Блоки питания «БАП»
Предназначены для электропитания составных частей сигнализационного комплекса охраны периметра автономного (СКОПА).

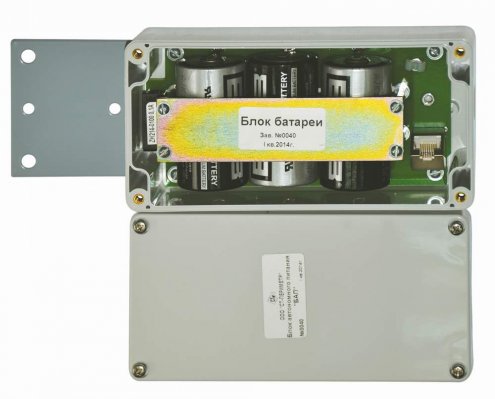

ОписаниеБлоки автономного питания БАП (БАП-02), БАП-М и БАП-П (БАП-П-02)
БАП (БАП-02) предназначен для электропитания составных частей сигнализационного комплекса охраны периметра автономного (СКОПА), в том числе извещателей ДПР-10В, ДПР-200, малокадровой видеосистемы МВР, радиомодемов РМО2, РМО1, ретрансляторов РТС-НУ и РТС-ВУ, блока расширения шлейфов сигнализации БР-ШС8 и др.
БАП-М и БАП-П (БАП-П-02) предназначены для электропитания извещателей охранных линейных радиолучевых ДПР-200М и ДПР-200П соответственно.
БАП представляет собой незаряжаемый химический источник питания, конструкция которого обеспечивает степень защиты IP54 по ГОСТ 14254-96, может эксплуатироваться на открытом воздухе.
БАП рассчитан на круглосуточную работу при температуре окружающей среды от минус 50 до 65°С (с учетом перегрева от солнечной радиации) и относительной влажности воздуха до 100 % при температуре 25°С.
Срок службы БАП и БАП-М при использовании для питания составных частей
СКОПА –
не менее 3лет, а БАП-02 и БАП-П-02– не
менее 8 лет.
В комплект поставки БАП-02 и БАП-П-02 входят БАП и два дополнительных блока батареи, предназначенных для восстановления работоспособности БАП после разряда штатного блока батареи.
Блок автономного питания солнечный БАП-12/0,01-СБАП-12/0,01-С предназначен для автономного питания линейного оборудования СКОПА с использованием солнечной батареи.
БАП-12/0,01-С может быть использован для обеспечения бесперебойным питанием приборов охранной сигнализации и других потребителей постоянного тока с номинальным напряжением питания 12 В и средним током потребления до 10 мА.
БАП-С имеет следующие особенности:
- выполнен в пылебрызгозащищенном исполнении IP54 по ГОСТ14254-96, может эксплуатироваться на открытом воздухе.
- имеет функцию температурной компенсации напряжения заряда АБ, что обеспечивает максимальные эффективность и долговечность использования батареи во всем диапазоне рабочих температур.
- имеет электронную защиту от короткого замыкания по выходу и от «переполюсовки» цепей солнечной батареи и АБ.
- обеспечивает защиту АБ от глубокого разряда, отключая АБ от нагрузки при снижении выходного напряжения.
По отдельному заказу может поставляться блок автономного питания БАП, обеспечивающий дополнительное резервное питание БАП-12/0,01-С в случае длительного отсутствия солнечной активности и недостаточного заряда АБ БАП-12/0,01-С.
Характеристики Блоки автономного питания БАП (БАП-02), БАП-М и БАП-П (БАП-П-02)| Параметр | БАП | БАП-02 | БАП-П | БАП-П-02 | БАП-М |
| Выходное напряжение при токе 10 мА в нагрузке 1 кОм±5% не менее, В | 10,6 | ||||
| Максимальный выходной ток, мА | 500 | ||||
| Емкость в нормальных климатических условиях при разряде током 5 мА до напряжения 10,2 В, не менее, Ач | 14,8 | ||||
| Диапазон рабочих температур,0С | от минус 50 до 65 | ||||
| Степень защиты по ГОСТ 14254 | IP54 | ||||
| Габаритные размеры в упаковке не более, мм | 220х150х180 | 280х66х60 | |||
| Масса БАП в упаковке, не более, кг | 0,8 | 1,5 | 1 | 1,7 | 1,2 |
| Средний срок службы не менее, лет | 3 | 8 | 3 | 8 | 3 |
| Параметр | БАП-12/0,01-С |
| Выходное напряжение, В | 12+2-1,5 |
| Максимальный ток нагрузки, мА | 200 |
| Емкость АБ, не менее, Ач | 7,2 |
| Диапазон рабочих температур, 0С | от минус 50 до 65 |
| Степень защиты по ГОСТ 14254 | IP54 |
| Габаритные размеры, не более, мм - контроллер - солнечная батарея СБ | 300х160х100 400х360х50 |
| Масса БАП в упаковке, не более, кг | 6 |
| Средний срок службы (за исключением АБ), лет | 8 |
Сделать заказ и запросить дополнительную информацию по БАП Вы можете здесь.
