Антенны
В состав комплекта входят монтажные части для крепления на круглой мачте (50+-5)мм и антенна:
- АКМ-868 (АКМ-433) - антенна коллинеарная малая;
- АКБ-868 (АКБ-433) - антенна коллинеарная большая;

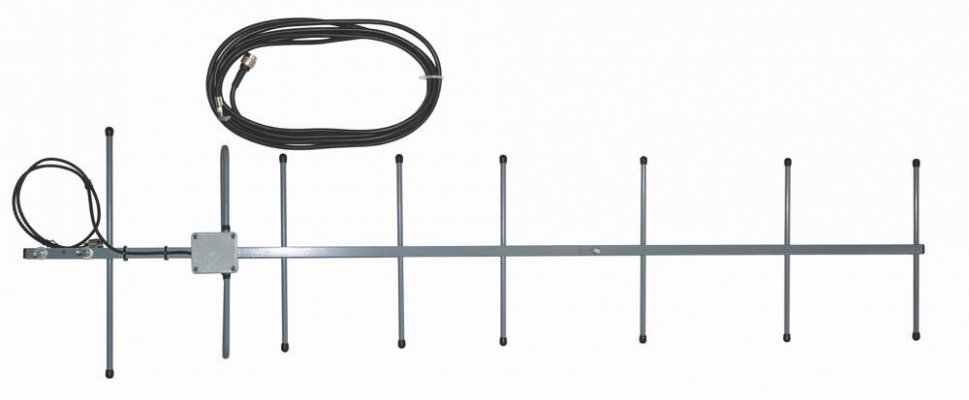

- АВ-868 (АВ-433) - антенна волновой канал;
- АВК-2-868 - комплект решетки антенной из двух АВ-868;
- АВК-3-868 - комплект решетки антенной из трёх АВ-868.
Тип комплекта выбирается исходя из требуемых диаграммы направленности и дальности связи.
Описание| Характеристики / Тип комплекта | АКБ-868 | АКБ-433 | АКМ-868 | АКМ-433 | АВ-868 | АВ-433 | АВК-2-868 | АВК-3-868 |
|---|---|---|---|---|---|---|---|---|
| Ориентировочная дальность связи между устройствами комплекса | См. таблицу 2 | |||||||
| Диапазон рабочих частот, МГц | 864-876 | 430-446 | 860-960 | 430-440 | 864-876 | 430-446 | 864-876 | 864-876 |
| Коэффициент усиления, дБ | 7 | 5,5 | 3,5 | 3,5 | 12 | 12,5 | 14 | 15 |
| Входное сопротивление, Ом | 50 | |||||||
| Поляризация | Вертикальная | |||||||
|
Диаграмма направленности, град: - в вертикальной плоскости |
360 15 |
360 29 |
360 60 |
360 90 |
50 45 |
45 40 |
50 35 |
50 28 |
| Диапазон рабочих температур | от минус 50°С до + 65°С | |||||||
| Максимальная скорость ветра до, м/с | 40 | |||||||
| Габаритные размеры в упаковке, мм | 1570х150х90 | 2000х150х120 | 660х150х120 | 1120х150х120 | 630х200х70 | 790х370х110 | 630х200х140 | 630х200х210 |
| Масса комплекта, кг | 0,75 | 0,85 | 0,32 | 0,7 | 0,8 | 1,2 | 1,6 | 2,4 |
Рекомендуемая максимальная дальность связи в условиях прямой видимости между устройствами комплекса СКОПА с использованием комплектов антенн, км.
| Тип антенн | АШ-868 (АШ-433) | АКМ-868 (АКМ-433) | АКБ-868 (АКБ-433) | АВ-868 (АВ-433) | АВК-2-868 | АВК-3-868 |
|---|---|---|---|---|---|---|
| АШ-868 (АШ-433) | 0,8 | 1,1 | 1,5 | 2,5 | 3 | 4 |
| АКМ-868 (АКМ-433) | 1,1 | 2 | 3 | 5 | 6 | 7,5 |
| АКБ-868 (АКБ-433) | 1,5 | 3 | 4 | 6 | 8,5 | 9,5 |
| АВ-868 (АВ-433) | 2,5 | 5 | 6 | 12 | 15 | 17 |
| АВК-2-868 | 3 | 6 | 8,5 | 15 | 19 | 21 |
| АВК-3-868 | 4 | 7,5 | 9,5 | 17 | 21 | 24 |
Примечания:
1.
Для справки также приводится дальность для антенны АШ (штыревой),
используемой в извещателях ДПР-200.
2.
Данные в таблице получены расчетным путем и выборочно подтверждены
результатами испытаний. Значения, полученные экспериментальным путем,
практически всегда значительно превышали указанные в таблице. При
расстояниях более 3 км для получения максимальной дальности необходимо
использовать мачты, при выборе высоты размещения антенн необходимо учитывать
рельеф местности и кривизну поверхности Земли.
3.
Дальность, достигнутая в реальных условиях, может значительно
отличаться от приведенных значений из-за влияния на условия распространения
радиоволн подстилающей поверхности, рельефа местности, зданий и сооружений.
Поэтому для правильного выбора антенн при дальности связи более половины
указанных значений настоятельно рекомендуется проведение экспериментальной
проверки.
