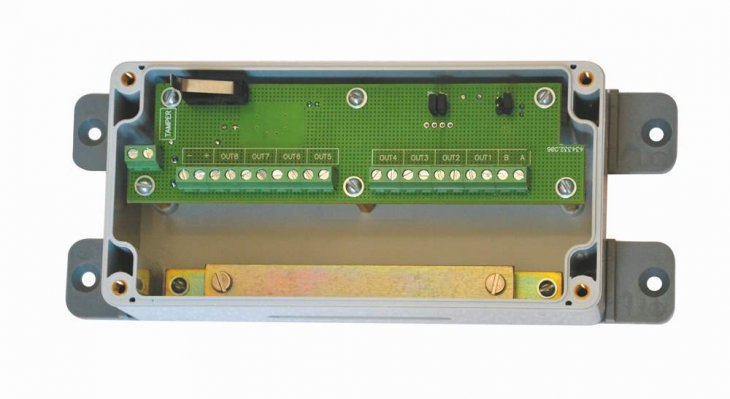

Блок реле БР
Блок реле БР – предназначен для сопряжения посредством RS-485 комплекса СКОПА и вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 с системой охранного видеонаблюдения или интеграции в систему более высокого уровня.
БР подключается к пульту управления и индикации (ПУИ-32, ПУИ-272) из состава комплекса СКОПА или БОС вибрационных извещателей СЕЧЕНЬ-02 и ВИБРОН-01 посредством интерфейса RS-485 и обеспечивает замыкание/размыкание 8 реле типа «сухой контакт» в соответствии с заданными тревожными событиями, что позволяет провести интеграцию с системой охранного видеонаблюдения или интеграцию в систему более высокого уровня.
В одну линию RS-485 может быть подключено до 4 блоков БР обеспечивающих работу 32 реле типа «сухой контакт» «сухих».
При подключении БР к БОС извещателей СЕЧЕНЬ-02 или ВИБРОН-01 посредством RS-485 максимальное суммарное количество участков для двух флангов может составлять 32. При этом собственные выходные цепи ШС и индикаторы извещателя не используются.
Характеристики| Параметр | БР | БСР |
|---|---|---|
| Коммутация цепи, шт. | до 8 | 1 |
| Количество блоков в одной линии RS-485 | до 4 | до 255 |
| Вида коммутации выходных реле | размыкание/замыкание | |
| Подключение к сети обмена посредством интерфейса RS-485 | СКОПА, СЕЧЕНЬ-02, ВИБРОН-01 | |
| Максимальный коммутируемый ток, А | 0,1 | 0,5 |
| Максимальное коммутируемое напряжение, В | 72 | 242 |
| Диапазон рабочих напряжений питания, В | от 5 до 30 | |
| Ток потребления, не более, мА | 50 | 20 |
| Диапазон рабочих температур, 0 С | от минус 50 до 65 | |
| Степень защиты по ГОСТ 14254 | IP32 | IP54 |
| Габаритные размеры, мм, не более | 80х200х60 | 115х110х135 |
| Масса, кг, не более | 0,3 | |
| Средний срок службы, лет | 8 | |
Сделать заказ и запросить дополнительную информацию по БР Вы можете здесь.
