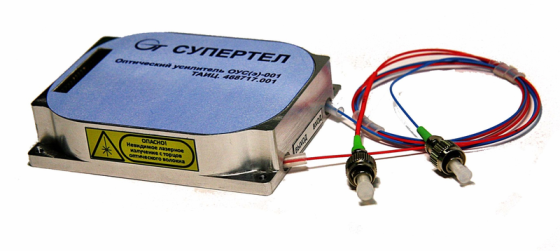

Эрбиевый оптический усилитель ОУС-001
Усилитель EDFA отечественной разработки и производства предназначен для усиления оптических сигналов различных форматов в аналоговых и цифровых системах передачи. Предоставляет возможность гибкого проектирования оптических линий связи благодаря разнообразию вариантов функционального исполнения.
Усилитель может быть использован в одноканальных и многоканальных системах передачи. Обеспечивает усиление оптических сигналов в С-диапазоне одномодового оптического волокна.
-
Оптический усилитель поддерживает режимы работы:
- - автоматической стабилизации тока накачки лазера;
- - автоматической стабилизации выходной мощности;
- - автоматической стабилизации коэффициента усиления.
В усилителе реализован встроенный контроллер с возможностью передачи информации о состоянии активных элементов по системе телеконтроля на автоматизированное рабочее место оператора.
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||||
| № п\п |
Основные параметры | Значения параметров | ||
|---|---|---|---|---|
| Мин. | Тип. | Макс. | ||
| 1 | Рабочий диапазон, нм (ТГц) | 1527,99 (196,2) |
1563,86 (191,7) |
|
| 2 | Уровень входного сигнала, дБм | -30 | -10 | |
| 3 | Уровень выходного сигнала, дБм | -5 | 15 | |
| 4 | Максимальная выходная мощность, дБм | 15 | ||
| 5 | Коэффициент усиления, дБ | 25 | ||
| 6 | Коэффициент шума, дБ | 4 | 5,5 | |
| 7 | Неравномерность коэффициента усиления, дБ | 0,8 | 1,0 | |
| 8 | PDG (усиление, зависимое от поляризации), дБ | 0,3 | ||
| 9 | PMD (поляризационная модовая дисперсия), пс | 0,2 | ||
| 10 | Напряжение питания, В | 3,0 | 3,3 | 3,6 |
| 11 | Потребляемая мощность, Вт | 3 | 7 | |
| 12 | Рабочая температура, °C | 0 | 50 | |
| 13 | Температура хранения, °C | -40 | 70 | |
1. Усилитель мощности.
2. Предусилитель.
3. Линейный усилитель: одноканальный, многоканальный (DWDM).
