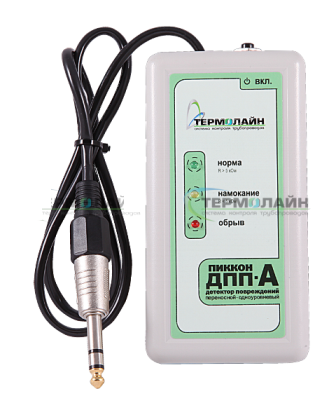

Детектор повреждений переносной одноуровневый ДПП-А
Детектор предназначен для определения состояния изоляции ППУ-трубопровода и целостности сигнальных проводников системы ОДК. Питание от внутреннего источника 9В
Переносной детектор позволяет обеспечить только периодический контроль
состояния трубопроводов.
Одним прибором можно поочередно контролировать неограниченное количество
трубопроводов.
Детектор работает от встроенного источника питания напряжением 9В.
Переносной детектор используется только на тех участках трубопроводов, где
отсутствует возможность постоянного подвода электропитания 220В.
Детектор подключается к системе ОДК в контрольных точках, указанных в
проекте, через коммутационные
терминалы марки «КТ-11», «КТ-11Г», «КТ-12/Ш», «КТ-15/Ш», «КТ-12/ШГ», «КТ-15/ШГ».
| № | Параметр | Значение |
|---|---|---|
| 1 | Длина контролируемого трубопровода | до 6000 м |
| 2 | Класс электрозащиты | II |
| 3 | Класс защиты | IP 55 |
| 4 | Напряжение питания | 9 В |
| 5 | Потребляемый ток в режиме «вкл.» | 1,5 mA |
| 6 | Температура эксплуатации | -45 … +45 °C |
| 7 | Эксплуатационная влажность | 45…75 % |
| 8 | Габаритные размеры, Ш х В х Г | 70 х 135 х 24 мм |
| 9 | Масса нетто / брутто | 0,18 / 0,23 кг |
| № | Состояние трубопровода | Измеряемый параметр | Пороговые значения |
|---|---|---|---|
| 1 | Норма | Rиз., Rпр. | более 5 кОм, менее 200 Ом |
| 2 | Намокание изоляции | Rиз. | менее 5 кОм |
| 3 | Обрыв сигнальных проводников | Rпр. | более 200 Ом |
