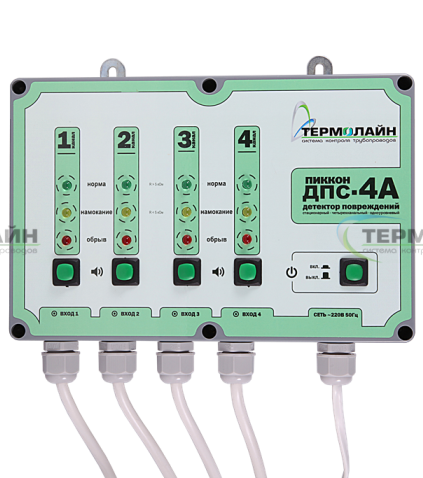

Детектор повреждений стационарный четырехканальный одноуровневый ДПС-4А
Детектор предназначен для определения состояния изоляции ППУ-трубопровода и целостности сигнальных проводников системы ОДК. Питание от сети переменного тока 220В Для контроля четырех трубопроводов.
Стационарный детектор позволяет обеспечить постоянный контроль
состояния трубопроводов.
Прибор устанавливается стационарно на один объект.
Детектор контролирует одновременно четыре трубопровода.
Детектор работает от источника переменного тока напряжением 220 В.
Детектор подключается к системе ОДК в контрольных точках, указанных в
проекте, через коммутационные терминалы марки «КТ-14».
Возможно подключение детектора через терминал «КТ-15/Ш». Для этого
необходимо заказать дополнительную опцию – «штекерные разъемы» (как у
переносного детектора). Детекторы с дополнительной опцией изготавливаются на
заказ. Срок изготовления 1 день.
| № | Параметр | Значение |
|---|---|---|
| 1 | Длина контролируемого трубопровода | до 6000 м |
| 2 | Класс электрозащиты | II |
| 3 | Класс защиты | IP 55 |
| 4 | Напряжение питания | 220 В |
| 5 | Потребляемый ток в режиме «вкл.» | 30 mA |
| 6 | Температура эксплуатации | -45 … +45 °C |
| 7 | Эксплуатационная влажность | не более 98 % |
| 8 | Габаритные размеры, Ш х В х Г | 220 х 175 х 65 мм |
| 9 | Установочные размеры | 120 мм |
| 10 | Масса нетто / брутто | 1,04 / 1,17 кг |
| № | Состояние трубопровода | Измеряемый параметр | Пороговые значения |
|---|---|---|---|
| 1 | Норма | Rиз., Rпр. | от 5 кОм, до 200 Ом |
| 2 | Намокание изоляции | Rиз. | менее 5 кОм |
| 3 | Обрыв сигнальных проводников | Rпр. | более 200 Ом |
Сделать заказ и запросить дополнительную информацию по ДПС-4А Вы можете здесь.
