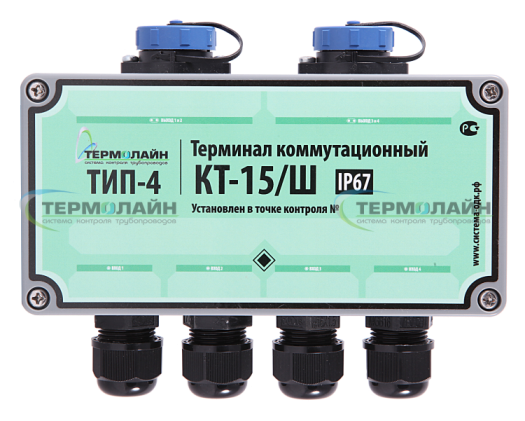

Терминал проходной измерительный 2-х сторонний герметичный ТИП-4 (IP 67) КТ-15/Ш
Терминал «КТ-15/Ш» предназначен для подключения приборов контроля и соединения сигнальных проводников в точках контроля с высокой влажностью. Для соединения/разъединения 2-х систем ОДК. Аналог "КТ-15/Ш". Класс защиты IP67.
С помощью терминала можно соединить две независимые системы ОДК разных
проектов и разрозненные части одной системы одного проекта (в случае, когда
система контроля разбита на части объектами, в которых находятся трубы или
задвижки, не изолированные пенополиуретаном).
Дополнительно терминал может выполнять функцию разъединения системы ОДК на
независимые участки. Разъединение системы ОДК производится, когда необходимо
произвести диагностику системы по отдельным участкам (в случае поиска дефекта),
либо когда требуется временное отсечение от общей системы ОДК, участка
трубопровода с поврежденной системой контроля. После устранения повреждения
система объединяется.
Для разъединения системы ОДК необходимо заменить заглушки–замыкатели 1а
(герметик черного цвета) на заглушки–соединители 1б (герметик коричневого
цвета).
| № | Параметр | Значение |
|---|---|---|
| 1 | Габаритные размеры, В х Ш х Г | 160 х 175 х 55 мм |
| 2 | Класс защиты | IP67 |
| 3 | Максимальное напряжение | 600 В |
| 4 | Марка подключаемого кабеля | NYM 3х1,5 |
| 5 | Масса нетто / брутто | 440 / 520 г |
| 6 | Температура монтажа | -20 ÷ +80 °C |
| 7 | Температура эксплуатации | -50 ÷ +100 °C |
| 8 | Установочные размеры, Ш х В | 148 х 50 мм |
Сделать заказ и запросить дополнительную информацию по ТИП-4 (IP 67) КТ-15/Ш Вы можете здесь.
