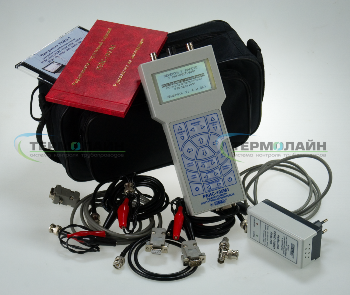

Импульсный рефлектометр Рейс - 105М1
Импульсный цифровой портативный рефлектометр локатор повреждений Рейс -
105 М 1 предназначен для поиска мест увлажнения изоляции трубопровода и мест
повреждений сигнальных проводников.
Локатор повреждений рейс - 105 М1 внесен в Госреестр средств измерений.
Импульсные рефлектометры рейс отличаются своей малогабаритностью и
простотой в применении. Разработаны они для беспрепятственного обнаружения
любого вида повреждений в силовых кабельных линиях. Незаменимы для систем ОДК.
Методы поиска дефектов:
- Метод импульсной рефлектометрии (локационный метод)
Возможности прибора:
- Обнаружение наличия в трубопроводе места повреждения
- Определение характера повреждения - "намокание изоляции" или "обрыв сигнальных проводников"
- Измерение расстояние до места повреждения
- Измерение длины сигнальной линии системы ОДК трубопровода
- Запись и хранение в памяти прибора измеренных рефлектограмм
- Двухсторонний обмен данными с персональным компьютером
- Работа с записанными данными на персональном компьютере с помощью специализированного программного обеспечения «Рейд-7»
| № | Параметр | Значение |
|---|---|---|
| 1 | Диапазон измеряемых расстояний | 12,5...25600 м |
| 2 | Зондирующие сигналы | Импульс амплитудой 4...50В, длительностью 8нс...15мкс (дискрет 4 нс) |
| 3 | Выходное сопротивление | 20...450 Ом |
| 4 | Инструментальная погрешность измерения | Не более 0,2 % |
| 5 | Разрешающая способность | Не хуже 2 см |
| 6 | Растяжка (увеличение) | 2,4,8,16,...131072 раза |
| 7 | Память | Более 200 рефлектограмм, два режима запоминания |
| 8 | Дисплей | ЖК панель 128х64 точки, функция подсветки |
| 9 | Питание | 4.2...6 В от встроенных аккумуляторов 85...265 В, 47 - 400 Гц от сети переменного тока |
| 10 | Диапазон рабочих температур | -10 °C ... +50 °C |
| 11 | Габаритные размеры | 106 х 224 х 40 мм |
| 12 | Масса нетто / брутто | 1,84 / 2,19 кг |
