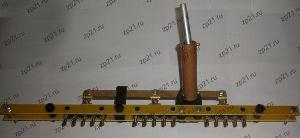

Переключатели ПТРЛ-5 предназначен для переключения напряжения в силовых масляных трансформаторах мощностью от 25 до 1600 кВА.

Наименование

Тип

Контактов на фазу

Мощность трансформатора, кВА

Ток Imax, А

Посадочный размер/длина, мм

ПТРЛ-5-5А

звезда

5

25-40

5

514/595

ПТРЛ-5-25А

звезда

5

63-250

25

580/610

ПТРЛ-5-63А

звезда

5

25-250

63

356/586

ПТРЛ-5-63А

(вал, смещенный к центру переключателя)

звезда

5

25-250

63

490/520

ПТРЛ-5-80А

звезда

5

400-630

80

366/571

ПТРЛ-5-160А

звезда

5

1000-1600

160

265/645
