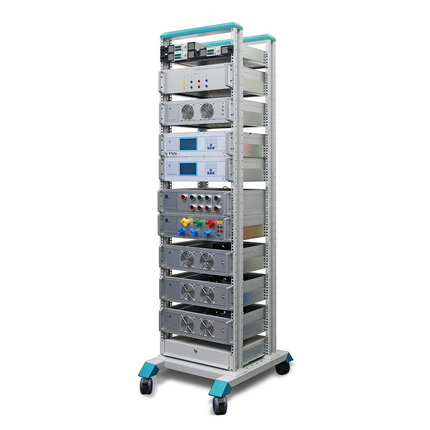

Универсальная лабораторная поверочная установка УППУ-МЭ 3.1КМ-С
Гос. реестр № 57346-14
Установка поверочная полуавтоматическая универсальная для калибровки и поверки счетчиков электроэнергии и электроизмерительных приборов.
Классы точности: 0.02, 0.05.
Установка обеспечивает поверку интеллектуальных счетчиков электроэнергии с измерением дополнительных параметров в соответствии с ФЗ № 522-ФЗ от 27.12.2018, ПП РФ № 890 от 19.06.2020, стандартом ПАО «Россети» СТО 34.01-5.1-009-2021.
Основные виды поверяемых СИ:| Однофазные и трехфазные счетчики активной и реактивной электрической энергии класса точности 0,05 и менее точные, в том числе интеллектуальные с функциями измерения ПКЭ по классу S |
| Однофазные и трехфазные ваттметры, варметры, энергетические фазометры и частотомеры, вольтметры, амперметры класса точности 0.05 и менее точные AC (120 А, 997 В) и DC (100 А, 600 В) |
| Измерительные преобразователи напряжения, тока, активной и реактивной мощности класса точности 0.2 в промышленной области частот с унифицированными низковольтными сигналами |
| Анализаторы ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019 совместно с токовыми «клещами» до 3000 А |
| напряжение, ток, мощность (AC/DC), |
| частота, |
| углы U–I, U–U, |
| гармоники (интергармоники) (по ГОСТ 30804.4-7), |
| несимметрия, |
| случайные события, |
| фликер (по ГОСТ 30804.4-15). |
Установка применяется в качестве эталона 1-го разряда (класс точности 0.02) и эталона 2-го разряда (класс точности 0.05) по ГОСТ 8.648-2015, ГОСТ Р 8.767-2011, ГОСТ 8.551-2013 на заводах-изготовителях счетчиков электроэнергии, в метрологических лабораториях промышленных предприятий и органов Росстандарта.
Технические характеристики|
Параметр |
Диапазон |
Значение погрешности |
|
|
Кл. т. 0.02 |
Кл. т. 0.05 |
||
| Напряжение (AC/DC) Пределы Uн = 1, 2, 5, 10, 30, 60, 120, 240, 480, 800 В |
0.1 ... 960 В |
±0.01 % |
±0.02 % |
| Ток (AC/DC) Пределы Iн = 0.05, 0.1, 0.25, 0.5, 1, 2.5, 5, 10, 25, 50, 100 А |
1 мА ... 120 А |
±0.01 % |
±0.02 % |
| Частота |
42 ... 70 Гц |
Абсолютная |
Абсолютная |
| Угол сдвига фаз U–I, U–U |
–180° ... +180° |
Абсолютная |
|
| Коэффициент мощности |
–1.0 ... +1.0 |
Абсолютная |
|
| Мощность активная |
±0.015 % |
±0.05 % |
|
| Мощность реактивная |
±0.03 % |
±0.1 % |
|
| Гармоники 2 ... 50, THD | по ГОСТ 30804.4-7 | ||
| Интергармоники 0.5 ... 50.5 | |||
| Фликер | по ГОСТ 30804.4-15 | ||
| Показатели качества электроэнергии | по ГОСТ 30804.4-30, класс А | ||
Сделать заказ и запросить дополнительную информацию по УППУ-МЭ 3.1КМ-С Вы можете здесь.
