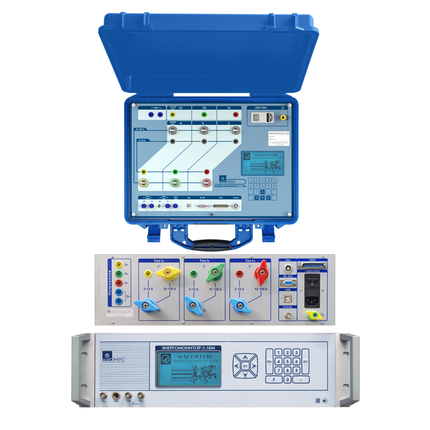

Эталонный счётчик Энергомонитор-3.1КМ
Классы точности: 0.02, 0.05; эталон 1 разряда по ГОСТ 8.648-2015; ГОСТ Р 8.767-2011; ГОСТ 8.551-2013
Номер гос.реестра: 52854-13
Прибор "Энергомонитор-3.1КМ" (эталонный счётчик) предназначен для калибровки и поверки эталонов 2-го разряда и рабочих средств измерений электроэнергетических величин:
- однофазных и трехфазных счетчиков активной и реактивной электрической энергии;
- однофазных и трехфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности;
- энергетических фазометров и частотомеров; вольтметров, амперметров и измерительных преобразователей напряжения и тока в промышленной области частот, а также постоянного тока;
- средств измерения и регистрации показателей качества электроэнергии (ПКЭ); средств измерения и регистрации параметров электрической энергии в однофазных и трехфазных электрических сетях;
- измерительных трансформаторов тока и напряжения (как прибор сравнения).
Прибор "Энергомонитор-3.1КМ" может быть использован автономно, в сочетании с компьютером, расширяющим его функциональные возможности, а так же в составе специализированных и универсальных поверочных установок. Прибор "Энергомонитор-3.1КМ" может быть применен в метрологических лабораториях крупных промышленных предприятий, энергосистем и ЦСМ.
| Измеряемые величины | Диапазон измерений | Основная погрешность измерений | |
| Класс точности 0,02 |
Класс точности 0,05 |
||
| Действующее (среднеквадратическое) значение переменного напряжения | от 0,1 до 960 В (Uн=1,2,5,10,30,60,120,240,480,800 В) | ±0,01% | ±0,02% |
| Действующее (среднеквадратическое) значение переменного тока | от 5 мА до 120 А (Iн= 0,05; 0,1; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100 А) | ±0,01% | ±0,02% |
| от 500 мА до 3600 А (Iн = 10; 100; 1000; 300; 3000 А) |
±0,2 ... 2,0% (зависит от вида клещей) |
||
| Фазовый угол между фазными напряжениями первых гармоник |
от 0° до 360° | Абсолютная ±0,01° | |
| Фазовый угол между напряжением и током первой гармоники одной фазы |
от 0° до 360° | ||
| Активная электрическая мощность | При 1,2Iн и 1,2Uн | Прямое включение | |
| ±0,01% | ±0,05% | ||
| С клещами | |||
| От ±0,1 до 2,0% | От ±0,1 до 2,0% | ||
| Реактивная электрическая мощность | При 1,2Iн и 1,2Uн | Прямое включение | |
| ±0,03% | ±0,1% | ||
| С клещами | |||
| От ±0,2 до 2,0% | От ±0,2 до 2,0% | ||
| Коэффициент мощности | от -1,0 до +1,0 | Абсолютная | |
| ±0,001 | |||
| Частота переменного тока | от 40 до 70 Гц | Абсолютная | |
| ±0,001 Гц | ±0,003 Гц | ||
| Коэффициент несимметрии напряжения по обратной и нулевой последовательности |
от 0 до 50 % | Абсолютная ±0,05 | |
| Коэффициенты искажения синусоидальности кривой и n-й нармонической составляющей напряжения и тока (n от 2 до 50) |
от 0 до 49,9% | Абсолютная ±0,003% (Коэффициент <1,0 %) | |
| Относительная ±0,3% (Коэффициент ≥ 1,0%) | |||
| Коэффициенты интергармонической составляющей напряжения и тока (от 0,5 до 50,5) | от 0 до 49,9% | Абсолютная ±0,006% (Коэффициент <1,0 %) | |
| Относительная ±0,6% (Коэффициент ≥ 1,0%) | |||
| Амплитудная погрешность измерительных трансформаторов тока и напряжения δ | от 0,2 до 20% | Абсолютная | |
| ±0,002% | ±0,005% | ||
| Угловая погрешность измерительных трансформаторов тока и напряжения Δ | от 0,1′ до 180º | ±0,1′ | ±0,2′ |
| Кратковременная доза фликера | от 0,25 до 10 | Относительная 5,0%(ΔU/U≤20%) | |
