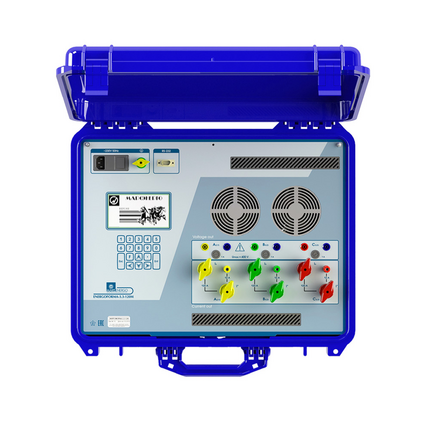

Источник переменного тока и напряжения Энергоформа 3.3-120М
Переносной источник фиктивной мощности, переменного тока и напряжения
трехфазный программируемый. Осуществляет формирование трехфазной или однофазной
системы токов и напряжений в соответствии с программируемой цифровой моделью
сигнала при поверке СИ электроэнергии.
Источник в составе установки УППУ-МЭ адаптирован для поверки интеллектуальных
счетчиков электроэнергии, выпускаемых в соответствии с ФЗ № 522-ФЗ от 27.12.2018
и ПП РФ № 890 от 19.06.2020.
| классических и интеллектуальных счетчиков электроэнергии (1-фазных и 3-фазных) с функцией измерения ПКЭ в соответствии с ГОСТ 32144, СТО 34.01-5.1-006-2019 |
| электроизмерительных приборов, в том числе бортовых с Fном = 400 Гц |
| анализаторов ПКЭ (класс А, класс S) в соответствии с ГОСТ 32144 |
| измерительных преобразователей |
Параметр
Значение
Дискретность установки
Напряжение
3 ... 480 В
1 мВ
Ток
0.001 ... 120 А
0.1 мА
Частота первой гармоники
40 ... 450 Гц
0.01 Гц
Значения фазовых сдвигов между токами и напряжениями для всех фаз
–179.99° ... +180.00°
0.01°
Нестабильность мощности, не более
0.05 %/мин
Выходная мощность:
источника тока, В•А
напряжения, В•А
60
30
Преимущества новой модели Энергоформа 3.3-120М
|
|
Характеристика |
ЭНЕРГОФОРМА 3.3-100 |
ЭНЕРГОФОРМА 3.3-120М |
| 1 | Генерируемый ток | до 120А | до 120А |
| 2 | Генерируемое напряжение фазное | до 268В | до 480В |
| 3 | Генерируемые гармоники | до 50-й | до 50-й |
| 4 | Выходная мощность на каждую фазу тока | 180 В·А – при значении силы выходного тока от 11 до 120 А 5 В·А – при значении силы выходного тока от 0,001 А до 10,9 А |
60 ВА на всем диапазоне тока |
| 5 | Выходная мощность на каждую фазу напряжения | 10 ВА | 30 ВА |
| 6 | Частота основной гармоники | от 45 до 70Гц | от 40 до 450Гц |
| 7 | Габаритные размеры ДхШхВ | 546 × 423 × 250 мм | 555х430х220 мм |
| 8 | Масса | 20 кг | 18 кг |
Сделать заказ и запросить дополнительную информацию по Энергоформа 3.3-120М Вы можете здесь.
