Токовая катушка КТ
Предназначены для умножения первичного тока, формируемого поверочной
установкой или калибратором, на коэффициент 10 20 100 200 300 в
зависимости от модификации.
Особенности:
- Позволяют формировать эквивалентный ток до 100, 200, 1000, 2000, 3000 А для калибровки токовых клещей и катушек Роговского;
- Имеют пониженную индуктивность за счёт специальной конструкции;
- Позволяют формировать сигнал свыше 1000 А с заданным содержанием гармоник тока. Это дает возможность тестировать и калибровать измерительные приборы по таким параметрам как коэффицент гармоник тока и THD сигнала тока;
- Для длительной работы на больших токах катушки 2000 и 3000 А снабжены кулером;
- Могут применяться для калибровки как катушек Роговского, так и токоизмерительных клещей с ферромагнитным сердечником благодаря встроенной системе коррекции коэффициента мощности с двумя значениями емкости.
Для поверки на УППУ-МЭ 3.1КМ приборов с токоизмерительными клещами
предлагаются калиброванные катушки:
КТ-3-10(-20)
КТ-3-100
КТ-1-200(-300)
| модель | КТ-3-10(-20) | КТ-3-100 | КТ-1-200(-300) |
| Тип клещей | разъёмный ТТ с сердечником | разъёмный ТТ с сердечником | катушка Роговского или с сердечником |
| Номинальный ток клещей, А | 10-100 | 100-1000 | 1000-3000 |

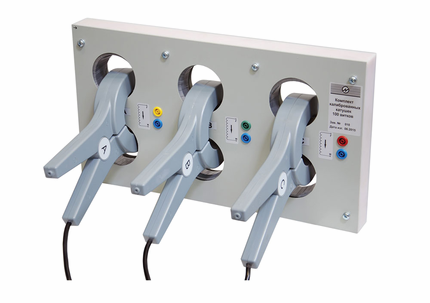

| Вид калибро-ванных катушек | Трехфазный комплект калиброванных катушек по 10; 20 витков | Трехфазный комплект калиброванных катушек по 100 витков | Калиброванная катушка 300 (200) витков |
| Входной ток катушек, не более, А | 8 | 10 | 11 |
| Выходной ток катушек, не более, А | 80; 160 | 1000 | 3300 |
Сделать заказ и запросить дополнительную информацию по КТ Вы можете здесь.
