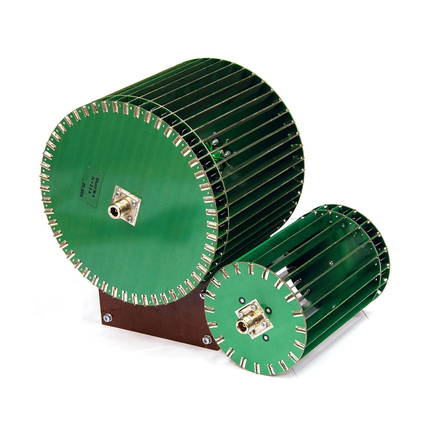

Шунты токовые серии ШЭ

Эталонные безреактивные токовые шунты

Токовые шунты серии ШЭ выпускаются в различных вариантах исполнения в зависимости от рабочего тока и значения сопротивления.

Значения номинального тока: 0,1 А; 0,5 А; 1 А; 2,5 А; 5 А; 10 А; 50 А

Назначение

Комплектация Национальных метрологических институтов.

Применение

1. В составе эталонных средств измерения мощности шунты серии ШЭ применяются в качестве первичных преобразователей.

2. При калибровке и поверке токовых шунтов, измерения модульных и угловых погрешностей шунты серии ШЭ применяются в качестве эталонных средств измерения.

Основные технические характеристики

Параметр

Значение

Пределы допускаемой основной относительной погрешности определения сопротивления на номинальной частоте

±0,005 %

Пределы допускаемой дополнительной относительной погрешности сопротивления, вызванной самонагревом

не более

±0,003 %

Пределы дополнительной погрешности, вызванной изменением частоты в рабочем диапазоне

±0,5·10^–6 %/кГц

Пределы допускаемого фазового сдвига при преобразовании силы переменного тока в напряжение при частоте переменного тока 50 Гц

±3 мкрад

ТКС

не более

2,0·10^–6 К^–1

Частотный коэффициент фазовой погрешности

не более

60 мкрад/кГц

Преимущества

Конструкция шунтов обеспечивает минимальное значение:

паразитной индуктивности и емкости,
взаимной индуктивности между цепями тока и напряжения,
токов утечки и потерь,
изменения сопротивления вследствие нагрева при протекании рабочего тока за счет естественного охлаждения и применения резисторов с низким температурным коэффициентом электрического сопротивления (ТКС),
влияния разброса частотных характеристик применяемых резисторов.

Время непрерывной работы шунта при силе тока не превышающей номинальный в 1,2 раза не ограничен.

Средний срок службы шунта — не менее 10 лет.

Исполнения прибора

ШЭ-0.1
ШЭ-0.5
ШЭ-1.0
ШЭ-2.5
ШЭ-5.0
ШЭ-10
ШЭ-50

Сделать заказ и запросить дополнительную информацию по ШЭ Вы можете здесь.
