ЭДН-500

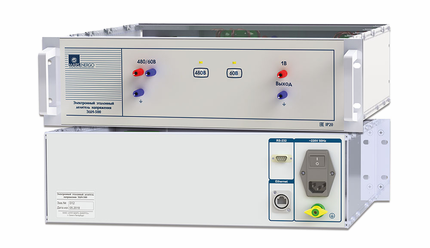

Электронный эталонный резистивный делитель напряжения ЭДН-500

Класс точности: 0.005

Эталонный делитель напряжения для преобразования переменного напряжения на входе в напряжение на выходе с заданным коэффициентом деления.

Назначение

ЭДН-500 предназначен для поверки:

маломощных электронных трансформаторов напряжения, выпускаемых по ГОСТ Р МЭК 60044-7-2010

счетчиков электроэнергии

преобразователей мощности и напряжения

Применение

Прибор применяется в составе поверочных установок для калибровки/поверки электроизмерительных приборов в Метрологических лабораториях Росстандарта, промышленности, электроэнергетики.

ЭДН-500 может входить в состав:

«ВЭТ-МЭ 1.0» (вторичный эталон электрической мощности)

«УПВК-МЭ 61850» (установка для поверки цифровых трансформаторов

установок для поверки маломощных электронных аналоговых ТН, выпускаемых по ГОСТ Р МЭК 60044-7-2010

Метрологические характеристики

Режим поверки счетчиков, преобразователей мощности и напряжения

Диапазон измерения напряжения	Погрешность в частотном диапазоне 40 ... 70 Гц		Погрешность в частотном диапазоне 0 ... 1000 Гц
Диапазон измерения напряжения	Модульная	Угловая	Модульная	Угловая
16 ... 480 В	0,005 %	0,2 минуты	0,02 %	0,2·(f/50) минут

Режим поверки маломощных электронных ТН

Входное номинальное напряжение, В	Выходное номинальное напряжение программируемого усилителя, мВ^*	Погрешность
		Модульная	Угловая
60	30 мВ ... 8 В	0,01 %	0,5 минут

^*Ряд напряжений может выбираться заказчиком из диапазона 1,625 ... 6,5 В по ГОСТ Р МЭК 60044-7–2010 (1,625 – 2 – 3,25 – 4 – 6,5 В).

Сделать заказ и запросить дополнительную информацию по ЭДН-500 Вы можете здесь.
