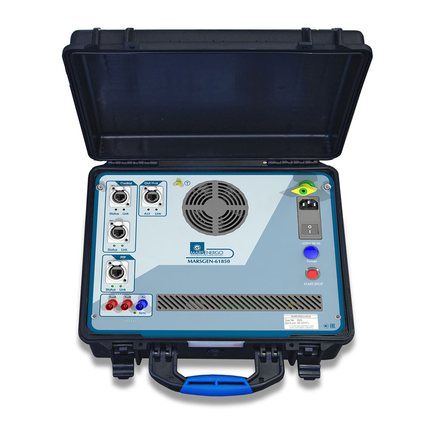

Калибратор цифровых сигналов МарсГен-61850
Гос. реестр № 76741-19
Эталонный источник цифрового сигнала для поверки средств измерений цифровой подстанции.
Имеет модификацию с функцией приема сигналов синхронизации по протоколу РТРv2.

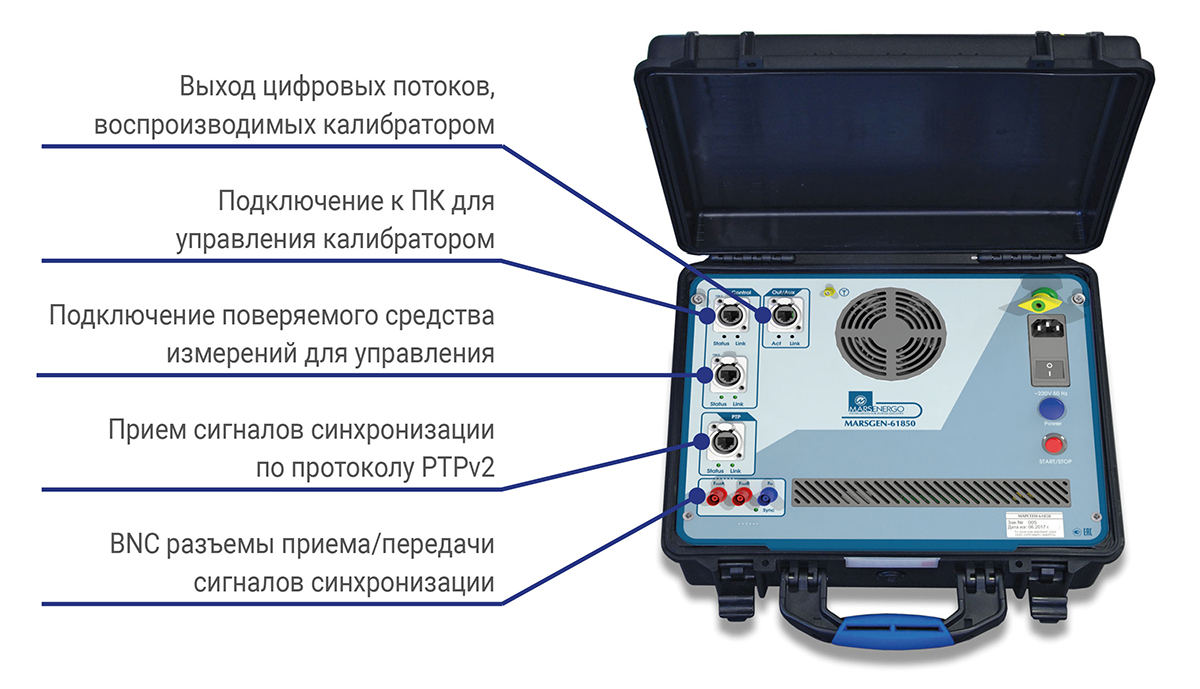

МарсГен-61850 предназначен для формирования эталонного цифрового сигнала в формате МЭК 61850-9-2 для прямой поверки и калибровки СИ с цифровым входом. Прибор формирует поток с выполнением требований, предъявляемых к временным параметрам передачи пакетов в потоке, к его непрерывности и точной привязке к шкале времени UTC.
МарсГен-61850 воспроизводит:| сигналы напряжения и тока, включая параметры сигналов постоянного и переменного тока и напряжения сложной формы со спектральными составляющими до 50-й гармоники |
| параметры электрической энергии (в том числе показатели качества электрической энергии, углы фазового сдвига и мощности) |
| счетчиков электроэнергии |
| анализаторов ПКЭ |
| УСВИ (PMU) |
|
Параметр выходного сигнала |
Диапазон значений |
Дискретность установки |
Основная погрешность |
|
Основная (1-я) гармоника |
|||
| Частота основной гармоники |
40 ... 500 Гц |
0,00001 |
±0,0003 % |
| Напряжение |
10 мВ ... 15 МВ |
10 мкВ |
±0,03 % |
| Ток |
1 мА ... 1,5 МА |
1,0 мкА |
±0,03 % |
| Угол фазового сдвига |
–180° … +180° |
0,0001 |
0,03° |
| Активная мощность |
0,01 Вт ... 15 ТВт |
— |
±0,05 % |
|
ПКЭ (всего более 25 параметров) |
|||
| Порядок гармоники (интергармоники) |
0,1 ... 50 |
0,1 |
— |
| Среднеквадратическое значение гармонической составляющей напряжения и тока (% от основной гармоники) |
0 ... 50 % |
0,0001 |
±0,01 % |
| Суммарный коэффициент гармонических составляющих силы переменного тока и напряжения |
0 ... 50 % |
0,0001 |
±0,01 % |
| Фликер |
0,2 ... 10 |
— |
±1,5 % |
| Параметры случайных событий (6 параметров) |
— |
— |
±0,005 с |
|
Параметр |
Значение |
| Сигналы синхронизации (интерфейсы входа-выхода) | 1PPS 10 МГц, погрешность ±2·10–6 Гц |
| PTPv2 (IEEE 1588v2) | |
| Частота дискретизации | от 4000 до 38 400 выборок в секунду |
| Тип сигнала (форма) | синусоидальный, треугольный, пилообразный прямой, пилообразный обратный, прямоугольный, фазовое управление, субгармоники, чётные гармоники, фликер, провалы, перенапряжения |
| Портативность |
| Возможность одновременной генерации двух потоков |
| Возможность синхронизации поверяемых устройств |
| Большие возможности задания различных форм сигналов для каждого из каналов потока по отдельности |
| Возможность использования при разработке и тестировании цифровых измерительных устройств благодаря функциям по искажению передаваемых потоков |
| Поддержка корпоративного профиля МЭК 61850 ПАО «ФСК ЕЭС» |
Сделать заказ и запросить дополнительную информацию по МарсГен-61850 Вы можете здесь.
