Компаратор напряжений двухканальный МарсКомп К-1000
Гос. реестр № 87150-22
Эталонный прибор сравнения, компаратор для поверки и калибровки измерительных электронных маломощных трансформаторов тока и напряжения (LPIT) и традиционных ТН
Компаратор предназначен для:1. Калибровки и поверки рабочих средств измерений:
| по методике ГОСТ 8.216-2011 (Установка 3) маломощных измерительных трансформаторов напряжения (ММТН), датчиков, делителей с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-7 или ГОСТ Р МЭК 61869-6-2021 |
| маломощных измерительных трансформаторов тока (ММТТ), датчиков с выходным сигналом в виде напряжения переменного тока из ряда номинальных значений в диапазоне от 22 мВ до 10 В, выпускаемых по ГОСТ 60044-8 или ГОСТ Р МЭК 61869-6-2021 |
| по методике ГОСТ 8.216-2011 (Установка 2 или 3) традиционных измерительных трансформаторов напряжения (ТН), выпускаемых по ГОСТ 1983, делителей напряжения, измерительных масштабных преобразователей напряжения |
| вольтметров и частотомеров в диапазоне частот 16…2500 Гц, амперметров, анализаторов гармоник, фазометров в промышленной области частот (45…65 Гц) и с номинальной частотой 400 Гц |
|
Параметр |
Диапазон измерений |
Пределы |
| Действующее значение переменного напряжения, В |
0,5 мВ ... 1000 В |
Относительная, % ±0,01 + ∆ |
| Частота, Гц |
16...2500 Гц |
Относительная, % ±0,02 |
| коэффициент гармоники напряжения порядка h (KU(h)) с частотой первой гармоники напряжения f1 от 45 до 65 Гц |
0,1 ... 25 % |
Относительная, % ±0,08 + ∆ |
| Угол фазового сдвига между напряжениями частоты f двух каналов |
От -90º ло 90º |
Абсолютная, мин ± 0,00033°·f |
| Среднеквадратическое значение силы переменного тока |
10 мА ... 12 А |
Относительная, % ±0,015 + ∆ |
| коэффициент гармоники тока порядка h (KI(h)) с частотой первой гармоники тока f1 от 45 до 65 Гц |
0,1 ... 25 % |
Относительная, % ±0,08 + ∆ |
∆ — дополнительная погрешность
Преимущества
| В качестве эталонных трансформаторов могут применяться традиционные трансформаторы с выходами тока 1; 5 А и напряжения 100; 100/√3 В |
| Возможность поверки ТН с вторичным напряжением, отличным от вторичного напряжения эталонного ТН, т. е. с разными номинальными коэффициентами масштабного преобразования |
| Возможность учета действительного значения угла фазового сдвига ММТТ и ММТН, указанного производителем |
| Компаратор может применяться для аттестации ТН, предназначенных для измерений гармонических составляющих напряжения (ПКЭ) в сети высокого напряжения (построение АЧХ), по ГОСТ Р МЭК 61869-103 (IEC 61869-103:2012) |
| Переключение поддиапазонов в приборе производится как раздельно по каждому каналу, так и группой одновременно |
| Автоматическое создание протоколов поверки или протоколов аттестации ТН с помощью ПО «E-TransformerTest». Обмен прибора с ПК по USB может начинаться автоматически после включения. |

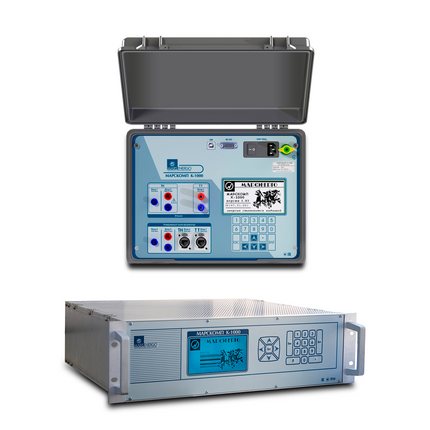

МарсКомп К-1000-П
| Исполнение | переносное |
| Корпус | кейс с ручкой IP65 |
| Связь с ПК | USB |
| Габаритные размеры (д × ш × в) |
не более 335 × 289 × 155 мм |
| Масса | не более 4,5 кг |
МарсКомп К-1000-С
| Исполнение | стационарное (лабораторное) |
| Корпус | 19-дюймового стандарта |
| Связь с ПК | USB |
| Габаритные размеры (д × ш × в) |
не более 485 × 450 × 140 мм |
| Масса | не более 8 кг |
