Установки предназначены для калибровки и поверки измерительных преобразователей (ИП) или электронных трансформаторов напряжения или тока, выходные сигналы которых представлены цифровым потоком в формате стандарта IEC 61850-9-2LE, или в формате стандарта IEEE-488.2, путем сравнения (компарирования) их с аналоговыми выходными сигналами эталонных ИП напряжения (номинальные значения: 0,07; 0.7; 7; 70 и 240 В) или эталонных ИП тока (номинальные значения в диапазоне от 0,1 до 10 А).

Установки могут быть использованы автономно или в составе комплексов для поверки электронных трансформаторов напряжения, выпускаемых по ГОСТ Р МЭК 60044-7-2010, и электронных трансформаторов тока, выпускаемых по ГОСТ Р МЭК 60044-8-2010.

При поверке (калибровке) ИП напряжения или тока, выходные сигналы которых представлены цифровым потоком, УПВК обеспечивает определение следующих величин:

1) разности между измеренным значением аналогового сигнала (с учетом номинального коэффициента преобразования эталонного ИП, а при измерении силы тока – и с учетом действительного значения коэффициента преобразования шунта) и измеренным значением сигнала, представленного в виде цифрового потока (с учетом номинального коэффициента преобразования поверяемого ИП), выраженной в процентах от среднеквадратического  значения аналогового сигнала;

2) угла сдвига фаз между векторами аналогового сигнала и сигнала, представленного в виде цифрового потока, с учетом угла сдвига фаз, вызванным номинальным углом сдвига фаз поверяемого ИП или его номинальным временем задержки;

3) векторной разности между аналоговым сигналом и сигналом, представленным в виде цифрового потока, выраженной в процентах от среднеквадратического  значения аналогового сигнала с учетом угла сдвига фаз, вызванным номинальным углом сдвига фаз поверяемого ИП или его номинальным временем задержки.

Основные погрешности: ±0,01%.

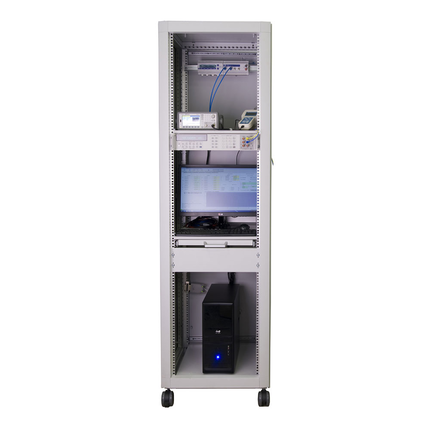

Состав

• мультиметр 3458А;
• устройство синхронизации;
• система управления, обработки и представления информации, реализующая с использованием специализированного программного обеспечения (ПО) "EnergoEtalon" функции вычисления значений измеряемых величин, приема и обработки результатов измерений поверяемых (калибруемых) СИ, а также вычисления погрешностей этих СИ;
• эталонный шунт (набор шунтов) переменного тока с номинальным током в диапазоне 0,1...10 А (для калибровки и поверки ИП тока).
