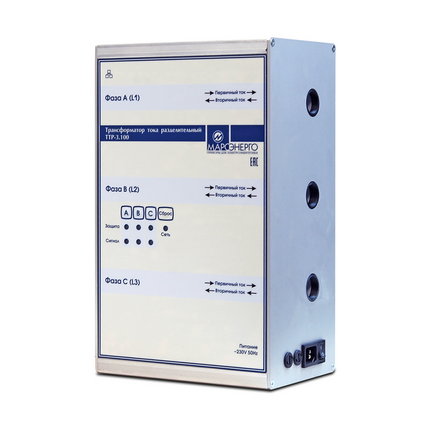

Трансформатор тока разделительный трехфазный ТТР-3.100
Гос. реестр № 85612-22
Класс точности: 0.02
Трехфазный разделительный трансформатор тока для поверки однофазных и трехфазных шунтовых счетчиков.
Трансформаторы ТТР-3.100 предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 или 60 Гц.
Трансформаторы ТТР-3.100 применяются для поверки и калибровки однофазных и
трехфазных счетчиков электрической энергии переменного тока на многоместных
поверочных установках УППУ-МЭ 3.1КМ-С.
С помощью одного ТТР-3.100 возможна поверка одновременно трех однофазных
счетчиков.
|
Характеристика |
Значение |
| Диапазон измерений среднеквадратического значения силы переменного тока |
от 0,005 до 120 А |
| Пределы допускаемой основной относительной токовой погрешности в поддиапазоне: | |
| от 5 до 50 мA |
±0,2 % |
| от 50 мА (включительно) до 1 A |
±0,05 % |
| от 1 до 120 A |
±0,02 % |
| Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов: | |
| от 5 мА до 1 A |
±2 мин |
| от 1 до 120 A |
±1 мин |
|
Характеристика |
Значение |
| Номинальный коэффициент трансформации |
1:1 |
| Номинальное значение первичного тока |
100 А |
| Нормальная область значений частоты |
от 45 до 66 Гц |
| Сопротивление нагрузки вторичной цепи при номинальном значении первичного тока |
не более 5,0 мОм |
| Технология передачи данных |
Fast Ethernet, IEЕЕ 802.3 |
| Интерфейс канала 100Base-TX |
RJ 45 |
| Количество портов Ethernet |
1 |
Сделать заказ и запросить дополнительную информацию по ТТР-3.100 Вы можете здесь.
