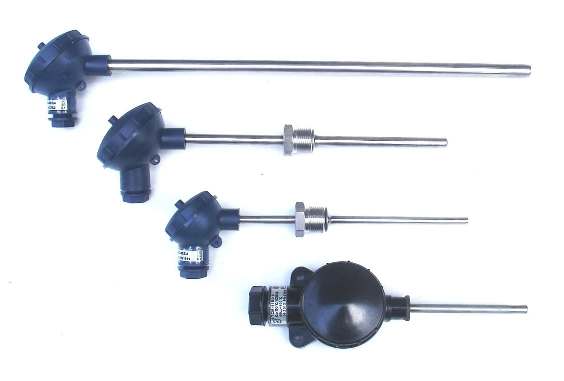

Термопреобразователи сопротивления ТСП/ТСМ-1199

Термопреобразователи сопротивления (термометры сопротивления) платиновые ТСП-1199 и медные ТСМ-1199 предназначены для измерения температуры в различных областях промышленности.

Гос. реестр РБ № РБ 03 10 0905 16, РФ № 65889-16

ТУ РБ 37418148.004-99

Примеры вариантов установки и размещения ТС при монтаже на объекте.

Наименование ТС	Внешний вид	Краткое описание
ТС-1199/011 и 11		Исполнение с клеммной головкой, диаметром рабочей части 10 мм, подвижным и неподвижным штуцером. Предназначены для измерения температуры жидких, газообразных сред и твердых тел.
ТС-1199/12		Исполнение с клеммной головкой, без штуцера. Предназначены для измерения температуры жидких, газообразных сред и твердых тел.
ТС-1199/013 и 13		Исполнение с клеммной головки уменьшенной инерционности. Предназначено для измерения температуры жидких, газообразных сред и твердых тел.
ТС-1199/014 и 14		Исполнение с клеммной головкой, диаметром рабочей части 8 мм, подвижным и неподвижным штуцером. Предназначены для измерения температуры жидких, газообразных сред и твердых тел.
ТС-1199/16		С фланцевым креплением и клеммной головкой.
ТС-1199/021 и 21		Исполнение с клеммной головкой уменьшенной инерционности. Предназначены для измерения температуры жидких, газообразных сред и твердых тел.
ТС-1199/22		Общепромышленное исполнение с клеммной головкой без штуцера
ТС-1199/23		Общепромышленное исполнение датчика со штуцером, примыкающим к клеммной головке
ТС-1199/24		Исполнение с клеммной головкой во фторопластовой оболочке. Предназначены для измерения температуры жидких и газообразных химически агрессивных сред. Отличаются высокой химической стойкостью.
ТС-1199/038 и 38		Исполнение термометра с разъемом с подвижным или неподвижным штуцером
ТС-1199/039 и 39		Кабельное исполнение термометра сопротивления с подвижным или неподвижным штуцером
ТС-1199/4		Кабельный термометр сопротивления для измерения температуры в пресс-автоматах и экструдерах при производстве пластмассовых и резинотехнических изделий.
ТС-1199/41		Кабельное исполнение для измерения температуры с установкой в "гнезде" массивных крупногабаритных изделий.
ТС-1199/44		Кабельное исполнение для измерения температуры малогабаритных подшипников и поверхности твердых тел.
ТС-1199/45		Кабельные термометры, предназначены для измерения температуры малогабаритных подшипников и поверхности твердых тел.
ТС-1199/46		КАбельное исполнение с байонетом для измерения температуры в пресс-автоматах и экструдерах. Благодаря специальной форме наконечника возможно измерение температуры поверхностей различной формы. Регулируемая глубина погружения рабочей части.
ТС-1199/48 и 48У		Кабельное исполнение термосопротивления с неподвижным штуцером и накидной гайкой. Прямое и угловое исполнение
ТС-1199/49		КАбельное термосопротивление для измерения температуры рабочей зоны термопластавтоматов.
ТС-1199/5		"Воздушки". Датчик температуры воздуха. Предназначены для измерения температуры воздуха в помещениях.
ТС-1199/6		"Иголки". Игольчатые термометры кабельного исполнения с ручкой предназначены для мануального измерения температуры сыпучих и пластичных сред, в т.ч. в процессе обработки и хранения пищевых продуктов.

Основные параметры ТС:

Класс допуска термометров сопротивления ТСП-1199 и ТСМ-1199: АА, А, В, С.

НСХ: Pt100, Pt500, Pt1000, 50П, 46П, 100П, 53М, 50М, 100М.

Схема подключения: 2-х, 3-х и 4-х проводная.

Максимальные диапазоны измерения температуры платиновыми термометрами: -50…+600 °С, медными термометрами: -50…+180 °С.

Длина монтажной части: от 20 мм.

Диаметр монтажной части: от 3 мм.

Корпус датчика температуры изготавливается из нержавеющей стали 12Х18Н10Т.

По согласованию с заказчиком могут применяться и другие материалы.

Датчики температуры исп. 11, 011, 13, 013, 14, 014, 21, 021, 23, 38, 038, 39, 039 могут быть укомплектованы гильзами, рассчитанными на номинальное (условное) давление 6.3, 25 или 50 МПа. Благодаря монтажу в защитную гильзу отпадает необходимость в разгерметизации технологической системы при смене термометра после окончания срока поверки.

Степень защиты от пыли влаги по ГОСТ 14254-96 – IP54.

Гарантийный срок эксплуатации – 18 мес.

Межповерочный интервал – 24 мес.

Диапазон измерений ТС

Исполнение ТС	Тип ТС
	ТСП-1199	ТСМ-1199
	Диапазон измерений, °С
11-14, 011, 013, 014, 16, 21, 021, 22, 23	от -50 до +600	от -50 до +180
38, 038	от -50 до +200	от -50 до +180
4, 39, 039, 41, 48, 48У, 49	от -50 до +350	от -50 до +180
44, 45	от -50 до +200	от -50 до +150
46	от -50 до +350	от -50 до +150
5, 24	от -50 до +150
6	от -50 до +180
Примечание – Рабочий диапазон температур конкретного ТС определяется при заказе.

Классы допуска ТС по ГОСТ 6651

Тип ТС
ТСП-1199		ТСМ-1199
класс допуска	допуск, °С	класс допуска	допуск, °С
АА	±(0,1+0,0017·\|t\|)	–	–
А	±(0,15+0,002·\|t\|)	–	–
В	±(0,3+0,005·\|t\|)	В	±(0,3+0,005·\|t\|)
С	±(0,6+0,01·\|t\|)	С	±(0,6+0,01·\|t\|)
Примечания 1 t –значение измеряемой температуры, °С. 2 Классы допуска АА и А только для ТС с 3-х и 4-х проводной схемой соединения внутренних проводов.

Условное обозначение для заказа

Пример:	2	ТСП-1199	Г-02	16	Pt100	385	В	4	200	10(6)	-	-50…+450°С
	1	2	3	4	5	6	7	8	9	10	11	12

1 – количество ЧЭ (2 – два ЧЭ в корпусе термометра, отсутствие цифры – один ЧЭ)

2 – тип термометра: ТСП-1199, ТСМ-1199

3 – вид клеммной головки

4 – исполнение

5 – номинальная статическая характеристика (НСХ): Pt100, Pt500, Pt1000, 46П, 50П, 100П, 50М, 53М, 100М

6 – температурный коэффициент α·10⁵, °С^-1: 391 или 385 – для ТСП; 428 – для ТСМ

7 – класс допуска: АА, А, В, С для ТСП; В, С для ТСМ

8 – схема соединения внутренних проводов (2 – двухпроводная, 3 – трехпроводная, 4 – четырехпроводная);

9 – длина монтажной части, мм (см. таблицу параметров)

10 – диаметр монтажной части, мм (см. таблицу параметров)

11 – длина кабеля, м

12 – диапазон измерений, ºС

Сделать заказ и запросить дополнительную информацию по ТСП/ТСМ-1199 Вы можете здесь.
