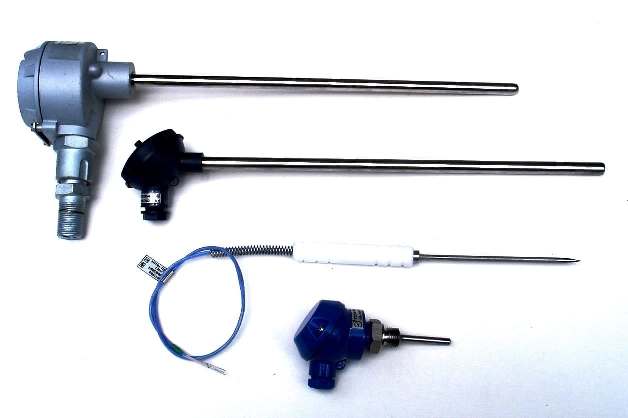

Преобразователи термоэлектрические (термопары) ТХА-1199, ТЖК-1199, ТХК-1199, ТНН-1199
Гос.реестр РБ № РБ 03 10 1016 16, РФ 70156-18
| Наименование ТП | Внешний вид | Краткое уникальное описание |
| ТП-1199/011, 11 и 110 |
 |
Общепромышленное исполнение термопар с клеммной головкой и
подвижным/неподвижным/полусферическим штуцером. Диаметр рабочей части 10
мм. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
| ТП-1199/12 и 120 |
 |
Общепромышленное исполнение термопар с клеммной головкой без штуцера
Диаметр рабочей части 8 /10 мм. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. Исполнение без штуцера. |
| ТП-1199/013 и 13 |
 |
Общепромышленное исполнение термопар с клеммной головкой и
подвижным/неподвижным штуцером уменьшенной инерционности. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
| ТП-1199/014 и 14 |
 |
Общепромышленное исполнение термопар с клеммной головкой и
подвижным/неподвижным штуцером, диаметр рабочей части 8 мм. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
| ТП-1199/15 |
 |
Малоинерционное исполнение термопары с металлической клеммной головкой. |
| ТП-1199/16 |
 |
Термопара с клеммной головкой и фланцевым креплением, уменьшенной инерционности. |
| ТП-1199/17 |
 |
Термопара с клеммной головкой, с уменьшенной инерционностью и подпружиненным штуцером, предназначенная для измерения температуры поверхности твердых тел. |
| ТП-1199/021, 21 и 210 |
 |
Общепромышленное исполнение термопар с клеммной головкой и
подвижным/неподвижным/подпружиненным штуцером уменьшенной инерционности. Предназначены для измерения температуры жидких, газообразных сред и твердых тел. |
| ТП-1199/22, 220, 221, 222 |
 |
Исполнение термопар с уменьшенной инерционностью. Варианты без штуцера, с прижимной площадкой, со стандартным или мини разъемом-коннектором. |
| ТП-1199/23 и 230 |
 |
Исполнение термопары с упором штуцера в клеммную головку или как вставка для высокотемпературных преобразователей. |
| ТП-1199/31 |
 |
Высокотемпературная термопара с клеммной головкой в металлическом чехле со штуцером. |
| ТП-1199/311 |
 |
Высокотемпературная термопара из кабеля КТМС с клеммной головкой в металлическом чехле со штуцером. |
| ТП-1199/32 и 32У |
 |
Классическая высокотемпературная термопара в металлическом чехле прямого и углового исполнения без штуцера. |
| ТП-1199/321 |
 |
Термопара для измерения температуры жидких и газообразных сред,
которые химически агрессивны к материалу защитного чехла. Разборная конструкция из кабельного термочувствительного элемента и жаростойкого защитного чехла, который имеет цельноточеный наконечник с внутренним отверстием под термочувствительный элемент и выполнен из жаростойкого сплава. Остальная часть чехла изготавливается из нержавеющей стали AISI310. |
| ТП-1199/322 |
 |
Применяются для измерения температуры химически агрессивных жидких и
газообразных сред. Разборная конструкция, состоящая из внутреннего кабельного термочувствительного элемента КТМС с рабочим спаем и наружного защитного корпуса, имеющего цельноточеный наконечник с внутренним отверстием под термочувствительный элемент. Наконечник изготавливается из химостойкого жаростойкого сплава (стали). |
| ТП-1199/33 |
 |
Высокотемпературная термопара в керамическом чехле со штуцером. |
| ТП-1199/34 |
 |
Высокотемпературная термопара в керамическом чехле без штуцера. |
| ТП-1199/341 и 342 |
 |
Высокотемпературная термопара с чехлом из карбида кремния для измерения температур свыше 1100 С в расплавах металлов (алюминий, цинк, медь и медьсодержащие cплавы). |
| ТП-1199/343 и 344 |
 |
Высокотемпературная термопара с чехлом из карбида кремния. Применяется для измерения температур в средах, требующих повышенной износостойкости (присутствие абразивных частиц, расплав цинка и т.д.) |
| ТП-1199/35 и 350 |
 |
Термопара предназначена для измерения температуры продуктов сгорания. Возможны варианты исполнения с клеммной головкой и с кабельным выводом |
| ТП-1199/36 и 361 |
 |
Термостойкое малоинерционное исполнение термопары. |
| ТП-1199/37 и 370 |
 |
Термостойкое малоинерционное исполнение термопары с головкой и без. |
| ТП-1199/4 |
 |
Кабельное исполнение термопреобразователя для измерения температуры в пресс-автоматах и экструдерах при производстве пластмассовых и резинотехнических изделий, жидких и газообразных сред, твердых тел. |
| ТП-1199/41 |
 |
Кабельное исполнение погружной термопары с цилиндрическим корпусом для измерения температуры малогабаритных подшипников и поверхности твердых тел. |
| ТП-1199/44 |
 |
Кабельная погружная термопара с цилиндрическим корпусом для измерения температуры малогабаритных подшипников и поверхности твердых тел. Диаметр рабочей части 5 мм |
| ТП-1199/45 |
 |
Кабельная погружная термопара с цилиндрическим корпусом для измерения температуры малогабаритных подшипников и поверхности твердых тел. Диаметр рабочей части 8 мм |
| ТП-1199/46 |
 |
Кабельное исполнение термопары с байонетной втулкой (замком).
Регулируемая глубина погружения рабочей части. Используется для измерения температуры в пресс-автоматах и экструдерах при производстве пластмассовых и резинотехнических изделий, жидких и газообразных сред, твердых тел. |
| ТП-1199/47 |
 |
Кабельная термопара с подвижным штуцером. Используется для измерения температуры в пресс-автоматах и экструдерах при производстве пластмассовых и резинотехнических изделий, упаковочного оборудования, жидких и газообразных сред, твердых тел. |
| ТП-1199/50 |
 |
Кабельное исполнение термопары с прижимной шайбой. Используется для измерения температуры поверхности. |
| ТП-1199/51 и 510 |
 |
Кабельная термопара (из кабеля КТМС), устойчивая к изгибанию,
высоким температурам, агрессивным средам. Используются как основа для изготовления многозонных сборок, применяемых для измерения температурных полей в каналах технологических реакторов (в т.ч. установок каталитического синтеза нефтепродуктов), печей термообработки и т.д. |
| ТП-1199/511, 512, 513, 514, 515 |
 |
Кабельные термопары данных типов предназначены для измерения температуры поверхности твердых тел контактным методом. Изготовлены из КТМС. |
| ТП-1199/52 |
 |
Бескорпусная термопара в оплетке из кремнеземной нити. |
| ТП-1199/53 и 530 |
 |
Бескорпусные термопары в керамических бусах предназначены для измерения температуры в печах и котельных установках. |
| ТП-1199/6 и 61 |
 |
Кабельная термопара с ручкой игольчатого типа для мануальных измерений. Предназначена для контроля температуры сыпучих и пластичных сред, в т.ч. измерения температуры в процессе обработки пищевых продуктов. |
| ТП-1199/071 и 71 |
 |
Погружные термопары с клеммными головками и вставками из КТМС, что позволяет обеспечить измерение температуры рабочей среды до 1100 С. |
| ТП-1199/72 и 720 |
 |
Погружные термопары с клеммными головками и вставками из КТМС без штуцера. Позволяют обеспечить измерение температуры рабочей среды до 1100 С. |
| ТП-1199/073 и 73 |
 |
Погружные термопары с клеммными головками и вставками из КТМС с уменьшенной инерционностью. Позволяют обеспечить измерение температуры рабочей среды до 1100 С. |
| ТП-1199/81 и 810 |
 |
Термопара неразборной конструкции с выведенным на определенное удаление кабельным чувствительным элементом. Применяется для защиты выхода термочувствительного элемента из жаростойкого защитного чехла при высоких температурах или при наличии защитного теплоизоляционного экрана. |
| ТП-1199/82 и 820 |
 |
Термопара повышенной инерционности неразборной конструкции с выведенным на определенное удаление кабельным чувствительным элементом. Применяется для защиты выхода термочувствительного элемента из жаростойкого защитного чехла при высоких температурах или при наличии защитного теплоизоляционного экрана. |
| ТП-1199/83 |
 |
Малоинерционное погружное исполнение термопары с резьбой. |
| ТП-1199/84 |
 |
Малоинерционная вкручиваемая термопара с кабельным выводом |
Предназначены для измерения температуры в различных областях промышленности
(общепромышленные).
Термопары могут быть укомплектованы гильзами, рассчитанными на номинальное
(условное) давление до 6,3; 25 или 50 МПа. Благодаря монтажу в защитную гильзу
отпадает необходимость в разгерметизации технологической системы при смене
термопары после окончания срока поверки.
Степень защиты от пыли и влаги по ГОСТ 14254-96 . . . . . . . . . . . . . . . .
. IP54
Гарантийный срок эксплуатации (при коррозии защитного корпуса не более 0,1
мм/год). . . . 18 мес.
Время сохранения стабильности ТП при максимальных температурах, не менее . . . .
. . . . . 2 часа
Межповерочный интервал . . . . . . . . . . . . . . . . . . . . . . . . 24 мес.
Возможно изготовление термопреобразователей нестандартных конструкций по
эскизу/образцу заказчика или по каталогам других производителей.
Пределы допускаемых отклонений от НСХ
| Тип ТП | Класс допуска по СТБ ГОСТ Р 8.585 |
Диапазон измерений, °С | Пределы допускаемых отклонений от НСХ, ± Δt, °С |
| ТХА(K)-1199 | 1 | от - 40 до + 375 св. 375 до 1200 |
1,5 0,004·t |
| 2 | от - 40 до + 333 св. 333 до 1200 |
2,5 0,0075·t |
|
| ТХК(L)-1199
|
2 | от - 40 до + 360 св. 360 до 600 |
2,5 0,7+0,005·t |
| ТЖК(J)-1199 | 1 | от - 40 до + 375 св. 375 до 750 |
1,5 0,004·t |
| 2 | от 0 до 333 св. 333 до 750 |
2,5 0,0075·t |
|
| ТНН(N)-1199 | 1 | от - 40 до + 375 св. 375 до 1200 |
1,5 0,004·t |
| 2 | от - 40 до + 333 св. 333 до 1200 |
2,5 0,0075·t |
|
| ТПП(S)-1199 ТПП(R)-1199, |
2 | от 0 до 600 св. 600 до 1600 |
1,5 0,0025·t |
| ТПР(В)-1199 | 2 | от 600 до 1600 | 0,0025·t |
| Примечание – t – значение измеряемой температуры, °С. | |||
Основные температурные определения:
Диапазон измеряемых температур - интервал температур, в котором
выполняется регламентируемая функция ТП по измерению.
Рабочий диапазон - интервал температур, измеряемых конкретным
ТП.
Номинальная температура применения - наиболее вероятная
температура применения ТП, для которой нормируются показатели надежности и
долговечности.
Рабочий диапазон измеряемых температур ТП
| Исполнение ПТ |
Тип ТП | ||||||
| ТХА(K)-1199
|
ТХК(L)-1199
|
ТЖК(J)-1199
|
ТНН(N)-1199
|
ТПП(R)-1199 ТПП(S)-1199 |
ТПР(В)-1199
|
||
| Рабочий диапазон измеряемых температур, °С | |||||||
| 11, 011, 110, 12, 120, 343, 344, 71, 071, 72, 072, 73, 073 | от – 40 до + 1100
|
от – 40 до + 600
|
от – 40 до + 750 |
от – 40 до + 1100 |
– | – | |
| 33, 34 | от 0 до + 1600 |
от + 600 до + 1600 |
|||||
| 53 | от – 40 до +1200 | – | – | ||||
| 530 | – | – | – | – | |||
| 531 | – | – | от 0 до + 1300 |
от + 600 до + 1600 |
|||
| 341 | от 0 до + 1100 |
– | – | от 0 до +1200 | – | – | |
| 342 | – | – | |||||
| 13, 013, 14, 014, 16, 17, 35, 350, 81, 810, 82, 820 | от – 40 до + 800 |
от – 40 до + 600 |
от – 40 до + 750 |
от – 40 до + 800 |
– | – | |
| 15 | – | – | – | ||||
| 83, 84 | – | – | – | – | |||
| 21, 021, 210, 22, 220, 23, 230, 31, 311, 32, 32У, 51, 510, 61 | от – 40 до + 1200 |
от – 40 до + 600 |
от – 40 до + 750 |
от – 40 до + 1200 |
– | – | |
| 221, 222 | – | от – 40 до + 600 |
– | – | |||
| 321, 322 | – | – | – | – | |||
| 36, 361, 37, 370 | от – 40 до + 900 |
от – 40 до + 600 |
от – 40 до + 750 |
от – 40 до + 900 |
– | – | |
| 52 | от – 40 до + 1000 |
от – 40 до + 600 |
от – 40 до + 600 |
от – 40 до + 700 |
– | – | |
| 4, 41, 44 – 47, 50, 511 – 515 | от – 40 до + 400 | – | – | ||||
| 6 | от – 40 до + 300 | – | – | ||||
| Примечание –Рабочий диапазон измеряемых температур конкретного ТП определяется при заказе. | |||||||
| Пример: | ТНН-1199 / | Г-05 / | 321 / | - / | 1 / | 500 / | - / | - / | 20 / | - | -40…+1000 °С | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1 – количество рабочих спаев (2 – два спая, отсутствие цифры – один спай)
2 – тип термопары: ТХА-1199, ТХК-1199, ТЖК-1199, ТНН-1199
3 – вид клеммной головки: Г-02, Г-03, Г-04, Г-05
4 – исполнение
5 – вид рабочего спая (Н – неизолированный спай, отсутствие буквы – изолированный)
6 – класс допуска: 1, 2 для ТХА, ТЖК, ТНН; 2 для ТХК
7 – длина монтажной части, мм (см. таблицу параметров)
8 – длина L1, мм (в данном исполнении не используется)
9 – длина L2, мм (в данном исполнении не используется)
10 – диаметр монтажной части, мм (см. таблицу параметров)
11 – длина кабеля, м (в данном исполнении не используется)
12 – диапазон измерений, °С
