БПД96

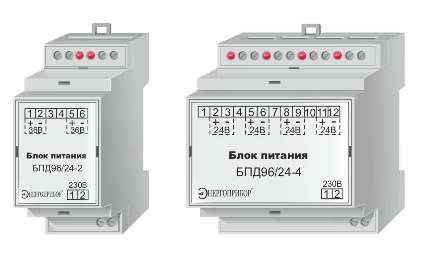

Блоки питания БПД96

ТУ BY 101149747.009-2006, декларация о соответствии ЕАЭС № BY/112 11.01. ТР004 003 22543

Блоки питания БПД96 предназначены для преобразования входного (переменного напряжения) напряжения переменного тока 230 В в (постоянное) стабилизированное напряжение 24 В или 36 В постоянного тока и питания измерительных преобразователей с унифицированными выходными сигналами (датчики давления, уровня, преобразователи температуры и т.д.), а также других нагрузок, соответствующих выходной мощности БПД.

• 1, 2 или 4 гальванически развязанных канала
• Преобразование переменного напряжения 150…246 В в постоянное стабилизированное 24 В или 36 В
• защита от перегрузки и короткого замыкания
• Монтаж на DIN-рейку

Гальваническая развязка между входом и выходами и развязка выходных каналов между собой.
Все каналы имеют независимую защиту от перегрузки и короткого замыкания. При перегрузке или коротком замыкании (срабатывании защиты) любого канала последний отключается, что не влияет на работу других каналов. После устранения причины отключения канал автоматически возвращается в рабочее состояние.
Светодиодная индикация о наличии напряжения на выходе каждого канала.
Напряжение питания: ~ 150…246 В с частотой 50 Гц.
Выходное напряжение: = 24 В или = 36 В.
Импульсный преобразователь напряжения: сохранение параметров выходного напряжения при колебаниях напряжения питания.
Номинальный ток нагрузки на канал: 100 мА (при напряжении 24 В) / 50 мА (при напряжении 36 В).
Класс стабилизации 1: допускаемое отклонение выходного напряжения не более 1 %.
Потребляемая мощность, не более: 8 В·А на канал.
Монтаж на DIN-рейку (35 мм).
Габаритные размеры – 36,5ґ90,5ґ57,5 мм (1 и 2 канала) / 71ґ90,5ґ57,5 мм (4 канала).
Масса: не более кг (1 и 2 канала) / кг (4 канала).
Степень защиты оболочки: Ip20.
Улучшенная электромагнитная совместимость.
Условия эксплуатации:
- температура окружающего воздуха от 5 до 40 С;
- относительная влажность воздуха при 30 С не более 95 %;
- атмосферное давление от 84,0 до 106,7 кПа.
Гарантийный срок эксплуатации: 12 мес с начала эксплуатации, но не более 18 мес со дня отгрузки.
