Узлы управления ЭПУУ-7, ЭПУУ-8Сосна-003М
Измеритель - регулятор "Сосна-003М"
Назначение
- измерение выходных сигналов первичных преобразователей (ПП) в виде
сопротивления, постоянного напряжения и преобразования их в значение
контролируемого физического параметра с использованием соответствующих
номинальных статических характеристик;
- автоматическое регулирование контролируемых параметров;
- формирование выходного аналогового сигнала тока, пропорционального
величине контролируемого параметра;
-передача информации о контролируемом параметре на компьютер или
автоматизированные системы управления вышестоящих уровней по последовательному
интерфейсу (при наличии интерфейса).
- Одноканальный многофункциональный прибор
- Два дискретных выходных устройства
- Позиционные и пропорциональные законы регулирования
- Аналоговый выходной сигнал постоянного тока или напряжения
- Простота настройки с помощью кнопок управления
- Быстрый доступ к параметрам регулирования
- Обмен данными с компьютером и дистанционное управление процессом
- Улучшенная электромагнитная совместимость
- Функции линейной коррекции и сглаживания показаний
- Различные по конструкции разъемы силовой и измерительной части для предотвращения ошибок при подключении.
Краткое описание
Напряжение питания: ~ 230 В; ~ 24 В; = 24 В.
Встроенный блок питания для активных преобразователей и выходных аналоговых
устройств: = 24 В, 50 мА.
Щитовой способ монтажа.
Габаритные размеры (без элементов крепления): 96ґ48ґ126 мм.
Масса – не более 0,6 кг.
Степень защиты оболочки: IP10 (корпус), IP54 (лицевая сторона)
Гарантийный срок эксплуатации – 18 месяцев, но не более 24 месяцев с даты
изготовления.
Межповерочный интервал – не более 24 месяцев.
Измерительный вход
Один универсальный канал измерения предназначен для работы без дополнительных
устройств с различными типами ПП (15 типов). В процессе работы прибор
контролирует исправность подключенного ко входу ПП и, в случае обнаружения
неисправности, сигнализирует об этом выводом на нижний цифровой индикатор
сообщения об ошибке.
Характеристики входных сигналов измерителя-регулятора
| Тип первичного преобразователя |
Входной сигнал | Диапазон преобразования входного сигнала |
Разрешение ИР | Пределы допускаемой приведенной погрешности |
| Термопреобразователь сопротивления / ТС |
50М (α=0,00428 °С-1) | от -80 до +200 °С | 0,1 °С | ±0,25%; ±0,5% |
| 100М (α=0,00391 °С-1) | ||||
| 50П (α=0,00428 °С-1) | от -80 до +600 °С | |||
| 100П (α=0,00391 °С-1) | ||||
| Pt100 (α=0,00385 °С-1) | ||||
| Преобразователь термоэлектрический (термопара) / ТП |
ТХК (L) | от 0 до 800 °С | 0,1 °С |
±0,5% |
| ТЖК (J) | от 0 до 900 °С | |||
| ТХА (K) | от 0 до 1300 °С | |||
| ТНН (N) | от 0 до 1300 °С | |||
| ТВР (A-1) | от 0 до 2500 °С | |||
| Преобразователь с выходным унифицированным сигналом напряжения / ПП с УСН | от 0 до 75 мВ | от -999 до +9999 | 1 ед. мл. разряда |
±0,25%; ±0,5% |
| от 0 до 100 мВ | ||||
| Преобразователь с выходным унифицированным сигналом тока / ПП с УСТ | от 0 до 5 мА | |||
| от 0 до 20 мА | ||||
| от 4 до 20 мА |
Дискретные выходные устройства
С помощью двух дискретных выходных устройств можно реализовать регулирование
технологического процесса по основным законам регулирования: 2П, 3П, ПИД и ПДД.
Закон регулирования выбирается потребителем при настройке прибора. Для
определения оптимальных параметров ПИД и ПДД регулирования предусмотрены режимы
с автонастройкой.
Аналоговое выходное устройство
Реализовано в виде цифроаналогового преобразователя (ЦАП) «параметр-напряжение»
или «параметр-ток» и предназначено для формирования сигнала напряжения или
постоянного тока для удаленного устройства управления или регистрации.
| Тип аналогового выходного устройства | Диапазон выходного сигнала | Сопротивление нагрузки | Пределы допускаемой приведенной погрешности |
| ЦАП «параметр – ток» | (0 – 5) мА | не более 2 кОм | ± 1 % |
| (0 – 20) мА | не более 0,5 кОм
|
||
| (4 – 20) мА | |||
| ЦАП «параметр – напряжение» | (0 – 10) В | не менее 2 кОм | |
| (2 – 10) В |
Настройка
Осуществляется потребителем непосредственно на месте эксплуатации при помощи
кнопок управления или дистанционного управления с компьютера через
последовательный интерфейс. При выключении питания все установленные параметры
сохраняются. Для простоты изменения параметров регулирования реализована функция
быстрого доступа к параметрам регулирования.
Если показания прибора подвержены флуктуациям, что затрудняет считывание
результатов измерений, может использоваться функция сглаживания показаний.
Для уменьшения систематической погрешности может использоваться функция линейной
коррекции показаний.
Связь с компьютером
Последовательный интерфейс позволяет осуществить двухсторонний обмен с
компьтером с целью передачи информации о контролируемом параметре и получения
команд дистанционного управления ИР.
Программное обеспечение, поставляемое в комплекте с прибором, позволяет
построить сеть из нескольких приборов с возможностью представления принимаемых
данных в удобном виде для пользователя (схемы, таблицы, графики и т.д.),
сохранения полученных данных и управления прибором. Это позволяет использовать
ИР в составе систем управления и контроля различными технологическими
процессами.
Последовательный интерфейс может быть реализован в версиях RS232 или RS485.
Возможна установка двух версий интерфейса одновременно.

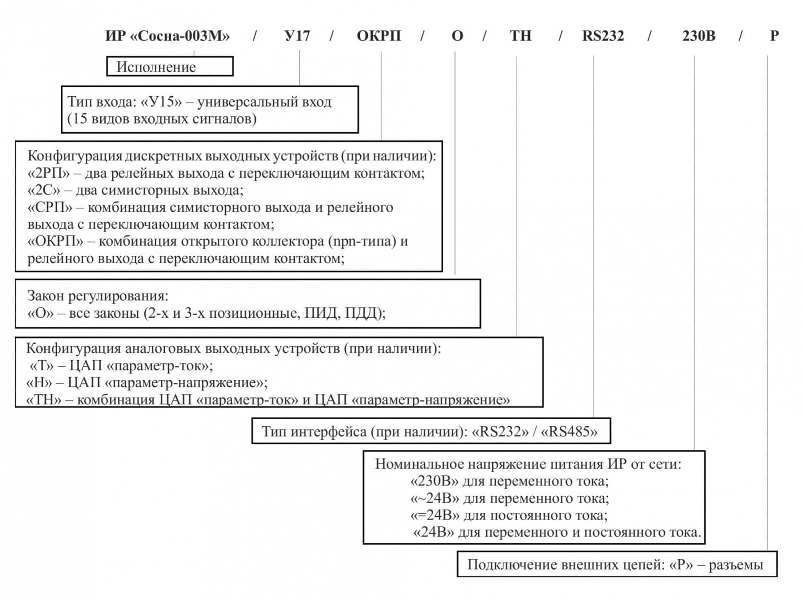

Условное обозначение для заказа
