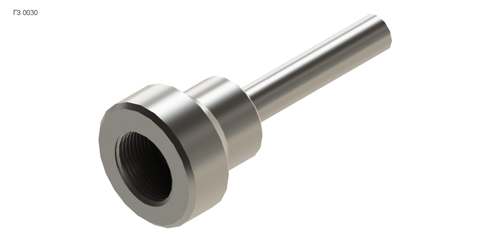

Гильзы защитные сварные типа 0030 для вварки
Номинальное (условное) давление PN – до 6,3 МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой

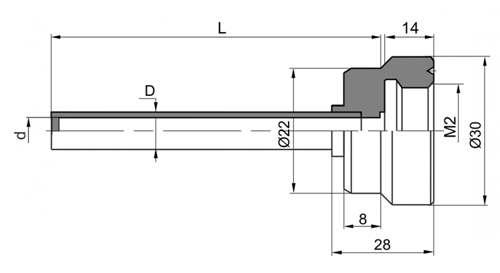

Конструктивные исполнения гильз 0030:
| L, мм | 40, 60, 80, 100, 120, 160, 200, 250, 320 |
40, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500 | 40, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
||||
| D, мм | 8 | 8 | 10 | 10,5 | 12 | 14 | 16 |
| d, мм | 6 | 6,4 | 7 | 8,5 | 9 | 11 | 12 |
| dт, мм | 5 | 5; 6 | 6 | 6; 8 | 8 | 10 | 10 |
| М2 | М16х1,5; М20х1,5; G3/8; G1/2 | ||||||
Принятые условные обозначения в таблице:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
d – внутренний диаметр гильзы, мм;
dт – диаметр термопреобразователя, мм;
М2 – внутренняя резьба штуцера.
Условное обозначение для заказа
ГЗ - 0051 - 25 - 320 - 12/9 - М27х2/ М16х1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная/внутренняя резьба штуцера гильзы
Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
