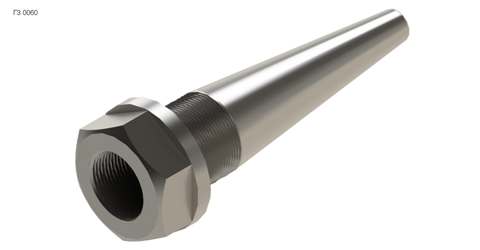

Гильзы защитные цельноточеные типов 0060-0062
МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой
Гильзы защитные цельноточеные типа 0062
Номинальное (условное) давление PN – до 25 МПа по ГОСТ 356-80
Могут укомплектовываться удлинительной проставкой

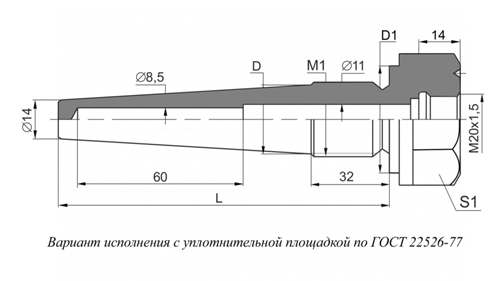

Конструктивные исполнения гильз 0060 и 0061:
| L, мм | 120, 160, 200, 250, 320 | 120, 160, 200, 250, 320, 400, 500 |
| М1 | М27х2 | М33х2 |
| D1, мм | 32 | 39 |
| D, мм | 24 | 30 |
| dт, мм | 6; 8 | |
| S/S1, мм | 27/32 | 32/41 |

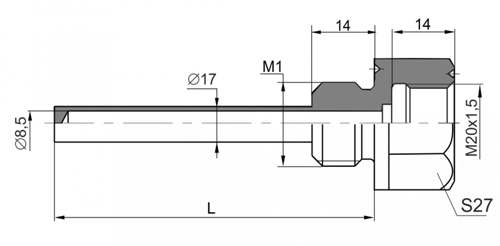

Конструктивные исполнения гильз 0062:
| L, мм | 100, 120, 160, 200,250, 320 |
| М1 | М20х1,5; G1/2 |
Условное обозначение для заказа
ГЗ - 0060 - 50 - 320 - 24/10(8,5) - М27х2/M20X1,5
1 2 3 4 5
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – наружная/внутренняя резьба штуцера
гильзы
Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
Сделать заказ и запросить дополнительную информацию по 0060-0062 Вы можете здесь.
