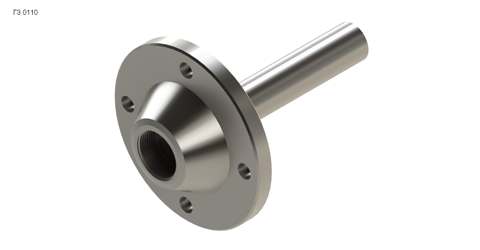

Гильзы фланцевые сварные типа 0110
Номинальное (условное) давление PN – до 6,3МПа по ГОСТ 356-80
Конструктивные исполнения гильз 0110:
| L, мм | 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 | ||
| D, мм | 16 | 20 | 20 |
| d, мм | 12 | 14 | 16 |
Принятые условные обозначения в таблицах:
L – длина монтажной части, мм;
D – наружный диаметр гильзы, мм;
d – внутренний диаметр гильзы, мм.
Исполнения уплотнительных поверхностей фланцев:
| Стандарт | Исполнение | |||||
| с соединительным выступом | с выступом | с впадиной | с шипом | с пазом | под прокладку овального сечения | |
| ГОСТ 12815-80 |
1 | 2 | 3 | 4 | 5 | 7 |
| ASME B 16.5 |
RF | LM, SM | LF, SF | LT, ST | LG, SG | RTJ |
| DIN EN 1092-1 | Form B | Form E | Form F | Form C | Form D | Form H |
| Эскизы исполнений | ||||||
ГЗ - 0110 -
6,3 - 200 - 20/14 - 1 - М20х1,5
1 2 3 4 5 6
1 – тип гильзы
2 – номинальное давление, МПа
3 – длина монтажной части, мм
4 – наружный/внутренний диаметр гильзы, мм
5 – исполнение уплотнительной поверхности фланца по ГОСТ
12815-80
6 – внутренняя резьба штуцера фланца
Возможно изготовление гильз с размерами, отличающимися от приведенных, и по эскизам заказчика
