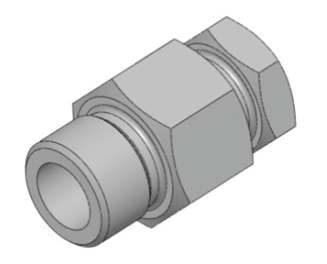

Штуцер передвижной 0010..0090
Штуцер передвижной предназначен для крепления и регулирования глубины погружения преобразователей термоэлектрических и термометров сопротивления в зоне измеряемых температур.
Материал штуцера:
сталь 08Х18Н10 (аналог - AISI 304) – базовое исполнение
сталь 12Х18Н10Т
Характеристики
| № исп. | размеры | |||||
|---|---|---|---|---|---|---|
| L, мм | l, мм | М | d, мм | S | S1 | |
| 0010 | 73 | 24 | M33x2 | 21,0 | 41 | 36 |
| 0020 | 69 | 20 | M27x2 | 21,0 | 41 | 36 |
| 0030 | 50 | 20 | M27x2 | 10,5 | 36 | 22 |
| 0040 | 46 | 16 | M20x1,5 | 10,5 | 27 | 22 |
| 0050 | 46 | 16 | M20x1,5 | 8,5 | 27 | 22 |
| 0060 | 42 | 14 | M16x1,5 | 6,3 | 22 | 17 |
| 0070 | 42 | 14 | M16x1,5 | 5,3 | 22 | 17 |
| 0080 | 42 | 14 | M16x1,5 | 5,0 | 22 | 17 |
| 0090 | 40 | 12 | M12x1,5 | 4,3 | 17 | 14 |
Сделать заказ и запросить дополнительную информацию по 0010..0090 Вы можете здесь.
