РИС-121

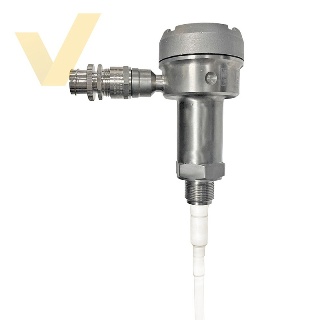

Уровнемер емкостной РИС-121
Датчики-индикаторы предназначены для непрерывного измерения уровня жидких и сыпучих сред, а также для сигнализации предельных значений уровня в двух или четырех точках контроля. Емкостные датчики-реле предназначены для использования в автоматизированных системах управления технологическими процессами для сигнализации аварийных и технологических уровней жидкостей и сыпучих продуктов.
Датчики-индикаторы предназначены для работы в условиях высоких и низких температур, высокого давления, вибрационных и ударных нагрузок, агрессивных и опасных сред в технологических резервуарах, емкостях и хранилищах в стационарных условиях и на подвижных объектах, в том числе в корабельных условиях, в том числе во взрывоопасных зонах помещений и наружных установок.
Принцип действия датчиков-индикаторов основан на зависимости комплексного сопротивления чувствительного элемента от его глубины погружения в контролируемую среду. Основные сферы применения
-
морские и речные корабли и суда, танкеры, химовозы, газовозы, морские
буровые платформы;
-
предприятия нефтехимической промышленности;
-
тепловые, гидро- и атомные электростанции;
-
предприятия пищевой промышленности.
-
одноблочное и многоблочное исполнения аналоговый и цифровой выходные
сигналы;
-
конфигурация датчика по интерфейсу HART или RS-485;
-
релейный выходной сигнал датчика и вторичного преобразователя;
-
исполнение с индикацией измеренного значения уровня на индикаторе блока
электронного датчика одноблочной конструкции;
-
непрерывная диагностика целостности кабеля связи;
-
оригинальная конструкция чувствительного элемента, обеспечивающая сохранение
прочности и герметичности при резких изменениях температуры и давления
контролируемой среды;
-
регулировка уровня и дифференциала срабатывания потребителем при
эксплуатации;
-
специальное исполнение датчика-индикатора, изготавливаемого без применения
импортных материалов и ПКИ.
-
первичный преобразователь (1 ед.);
-
вторичный преобразователь (1 ед., поставляется по заказу);
-
кабель связи (поставляется по заказу, по одному на каждый первичный
преобразователь);
-
руководство по эксплуатации;
-
паспорт;
-
комплект монтажных частей.
Принцип измерения | емкостной |
Ориентация при монтаже | любая |
Погрешность измерения | ± 1,5% |
Уставка времени срабатывания | от 1 с до 5 с |
Выходной сигнал |
• аналоговый 4-20мА; • аналоговый 4-20мА+HART; • 4-20мА + 2 релейных выходных сигнала; • RS-485, Modbus RTU; • иной – по запросу |
Напряжение питания |
• 24 В (от 18 до 32 В) пост. тока (для моноблочного исполнения или
питания первичного преобразователя в раздельном исполнении); • 230 В 50Гц (для вторичного преобразователя) |
Потребляемая мощность | 0,7 Вт (с токовым сигналом) / 1,5 Вт (с релейным сигналом) |
Макс. нагрузка на контакты реле | 1 А |
Исполнение по взрывозащите | без взрывозащиты / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
Подключение к процессу | резьба / накидная гайка / фланец / сварка / иное - по запросу |
Материал деталей, контактирующих с измеряемой средой | 12Х18Н10Т / 12Х18Н10Т с изоляцией фторопластом-4; иной - по запросу |
Климатическое исполнение | ОМ; УХЛ; О; Т |
Температура окружающей среды | -60…+75°С |
Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 тип атмосферы III |
Наработка на отказ | не менее 100 000 ч |
Срок службы | не менее 25 лет |
Гарантийный срок эксплуатации | 12 месяцев / до 60 месяцев (расширенный) |
Вторичный преобразователь (поставляется по заказу) | |
Исполнение по взрывозащите: | без взрывозащиты / [ExiaGa] IIC |
Степень защиты по ГОСТ 14254 | IP66/67 |
Напряжение питания | 230В (от 187В до 242В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18В до 32 В) пост.тока |
Потребляемая мощность | 5 Вт |
Макс. нагрузка на контакты реле | 8А |
Выходной сигнал |
• 4-20мА релейный • RS-485, Modbus RTU • иной – по запросу |
Температура окружающей среды | -60...+75°С |
Исполнения первичных преобразователей (ПП)
Наименование индикатора | Исполнение ПП | Конструкция чувствителного элемента | Длина погружаемой части, м | Рабочее давление, МПа, не более | Диапазон рабочих температур контролируемой среды | Способ присоединения |
РИС 121-212 | ПП-212 | Пластинчатый неизолированный | от 1,0 до 2,5 | 2,5 | -100... +200 °С | Штуцер М27х1,5 |
РИС 121-216 | ПП-216 | Стрежневой неизолированный | от 0,5 до 2,5 |
|
ШтуцерG1/2-B | |
РИС 121-225 | ПП-225 | Стрежневой изолированный | от 1,0 до 2,5 |
|
ШтуцерМ27х1,5 | |
РИС 121-264 | ПП-264 | Цилиндрический неизолированный | от 0,5 до 3,5 |
|
||
РИС 121-266 | ПП-266 | Цилиндрический изолированный | от 0,5 до 2,5 |
|
||
РИС 121-292 | ПП-292 | Тросовый неизолированный | от 2,5 до 22,0 | - | -40... +100 °С | Штуцер G1/2-B |
РИС 121-293 | ПП-293 | Тросовый изолированный | от 2 до 22 | 2,5 | -100... +200 °С | Штуцер М27х1,5 |
РИС 121-294 | ПП-293 | Кабельный изолированный | от 3 до 10 | 1 | -40... +85 °С | |
РИС 121-295 | ПП-295 | Тросовый неизолированный | от 2 до 6 | 2,5 | -100... +200 °С | |
РИС 121-296 | ПП-296 | Тросовый изолированный | от 2 до 22 | - | -100... +200 °С |
-
приведенная погрешность измерения уровня первичным преобразователем не
превышает ±1,5 % диапазона контроля;
-
в зависимости от выходного сигнала первичные преобразователи имеют
исполнения с выходным сигналом в виде силы постоянного тока от 4 до 20 мА и
цифровым выходным сигналом по интерфейсу HART и цифровым выходным сигналом
по интерфейсу RS-485 и двумя релейными выходными сигналами для сигнализации
предельных значений уровня;
- приведенная погрешность формирования выходного аналогового сигнала не более ±0,1 % по количеству выходных сигналов вторичные преобразователи четырехканальные с выходными сигналами следующих видов: сила постоянного тока от 4 до 20 мА или от 0 до 5 мА, напряжение от 0 до 1 В, релейный выходной сигнал – два или четыре реле для сигнализации двух или четырех предельных значений уровня контролируемой среды с нагрузочной способностью контактов реле от 0,5 мА до 2,5 А, цифровой по интерфейсу RS-485;
-
вторичные преобразователи обеспечивают индикацию измеренного значения уровня
от 0 до 100 % диапазона контроля или от минимального до максимального
значения уровня контролируемой среды, мм;
-
первичные преобразователи имеют исполнение с индикацией измеренного значения
уровня от минимального до максимального значения уровня контролируемой
среды, мм;
-
первичные преобразователи обеспечивают самодиагностику технического
состояния с выдачей сигнала о неисправности в виде выходного сигнала 21-22
мА;
-
первичные преобразователи обеспечивают выдачу в систему верхнего уровня
сигнала о неисправности (исправности);
-
длина линии связи между первичным и вторичным преобразователями до 1000 м;
- номинальное значение напряжения электропитания первичных преобразователей 24 В в диапазоне допустимых значений от 18 до 32 В;
