ВИБРОТЭК-УС — сигнализатор уровня сыпучих продуктов

Датчики уровня сыпучих продуктов ВИБРОТЭК-УС выпускаются по ТУ ГРВТ.407629.001 и применяются для контроля уровня сыпучих сред в различных резервуарах, емкостях, силосах, насыпных устройствах, в том числе находящихся под избыточным давлением. Основное применение приборы находят на нефтегазовых объектах, нефтехимических, атомных и других промышленных предприятиях, включающих различные технологические установки. В большинстве случаев ВИБРОТЭК-УС применяются как сигнализаторы аварийного, предельного верхнего и предельного нижнего уровней сыпучих продуктов в различных резервуарах. Сигнализатор ВИБРОТЭК-ТО способен контролировать уровень и наличии практически любых типов сыпучих и гранулообразных продуктов (песок, цемент, мука, химические порошки, зерно, гранулы полимеров, и т.д.)

Основные отрасли применения:

  • химическая и нефтехимическая промышленность
  • атомная промышленность
  • морские и речные суда и танкеры
  • горно-обогатительная и металлургическая деятельность
  • производство сельскохозяйственной продукции
  • пищевая промышленность
  • жилищно-коммунальное хозяйство
  • сельское хозяйство и др.

Отличительные особенности
  • минимум импортных материалов и комплектующих изделий
  • моноблочное исполнение (может комплектоваться вторичным преобразованием по заказу)
  • самодиагностика технического состояния с выводом сигнала о неисправности
  • широкий диапазон рабочих температур среды
  • изменение логики срабатывания “сухо/мокро”
  • применение на кораблях и судах с сертификацией РМРС
  • применение на ОАЭ с возможностью поставки по классам безопасности 2 и 3
Особенности и преимущества ВИБРОТЭК
  • Давление процесса до 25 МПа
  • Температура рабочей среды до +450°С
  • Базовый корпус из высокой стали
  • Компактность
  • Механическая прочность конструкции
  • Любые резьбовые и фланцевые соединения
  • Опциональный гибкий зонд с длинной до 12 м
  • Возможность изменения режимов работы
  • Функция самодиагностики и контроль состояния сенсора
  • Версия с дополнительным релейным выходом по следам/налипанию

Информация о режимах индикации

Режимы индикации в версиях с одной точкой контроля c выходными сигналами исполнений А(токовый), Р1(релейный), Р2(два релейных):
  • при отсутствии целевой среды индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900 мс;
  • при наличии целевой среды индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;
  • при неисправности сигнализатора индикатор включается периодически с частотой не менее 2 Гц;
  • при загрязнении чувствительного элемента индикатор включается периодически на время не более 100 мс с паузой не более 400 мс.
  • при переключении сигнализатора в режим «Контроль» индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;
Режимы индикации светодиода в версиях с одной точкой контроля с выходным сигналом NAMUR:
  • при отсутствии целевой среды индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;
  • при наличии целевой среды индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;
  • при неисправности сигнализатора индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.
Основные технические характеристики

Конструктивное исполнение и принцип действия

Сигнализатор уровня сыпучих продуктов ВИБРОТЭК-УС работает по принципу зависимости резонансной частоты собственных колебаний чувствительного элемента (резонатора механических колебаний) от плотности контролируемой среды.

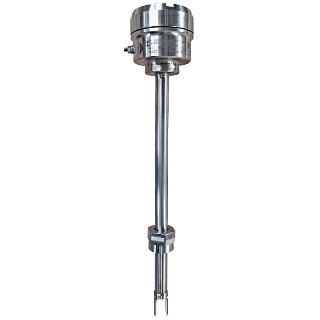

Приборы ВИБРОТЭК-УС изготовлены в виде моноблочной конструкции из нержавеющей стали и представляют собой сенсор с пьезоэлектрическими преобразователями, совмещенный с блоком электронным. В зависимости от модификации сенсор может быть жестким или гибким с вилочным или стержневым чувствительным элементом.

В высокотемпературном исполнении датчик оснащается теплоотводом. Отсек электронного блока закрывается резьбовой крышкой. На крышке прибора расположено прозрачное окно для снятия показаний светодиодного индикатора. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. Снаружи на корпусе нанесена отметка области поднесения магнита (активация функционала проверки).

Дополнительно внутри корпуса расположены:

  • геркон, предназначенный для активизации (с помощью магнита) режима самодиагностики - проведения контроля исправности датчика, контроля целостности электрических цепей и состояния сенсора, имитации срабатывания прибора (соответствующего изменения выходного сигнала и режима светодиодного индикатора)
  • переключатель определяющий нормальное состояние (не сработал): при наличии жидкости или при ее отсутствии
  • переключатель выбора задержки срабатывания (от 0,5 до 15 секунд)
  • светодиодный индикатор текущего состояния прибора

Основные технические характеристики

Принцип измерения вибрационный
Ориентация при монтаже любая
Диапазон плотностей контролируемой жидкости от 300 до 5000 кг/м³
Минимальная разность плотностей для контроля уровня раздела сред 100 кг/м³
Максимальный размер гранул сыпучих сред 7 мм
Плотность сыпучих сред не менее 50 кг/м³
Максимальное рабочее давление 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа;
иное - по запросу
Температура контролируемой среды -60...+100°С / -60...+160°С / -100...+250°С / -200...+450°С
Отклонение уровня срабатывания от номин. значения, не более ± 5 мм
Уставка времени срабатывания от 0,2 с до 15 с
Выходной сигнал релейный SPDT; релейный SPDT+ сигнализация исправности;
релейный DPDT;
дискретный 4-20мА (8/16мА , 7/14 мА или любые значения, опционально с протоколом HART);
NAMUR; RS-485, Modbus RTU;
иной – по запросу
Макс. нагрузка на контакты реле 1 А
Напряжение питания 24 В (от 18 до 32 В) пост. тока (стандарт);
8,2 В пост. тока;
230 В 50Гц
Степень защиты по ГОСТ 14254 IP66/67; IP68 – по запросу
Исполнение по взрывозащите без взрывозащиты
0Ex ia IIC T6 Ga
1Ex db IIC T6 Gb
Исполнение сенсора вилочный / стержневой
Длина сенсора жесткий, от 60 до 6000 мм
гибкий, от 1500 до 8 000 мм
Макс. кол-во точек контроля 1 точка
Подключение к процессу резьба / накидная гайка / фланец / сварка; иное - по запросу
Материал деталей, контактирующих с измеряемой средой • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L;
• 316L с покрытием ECTFE
• сплавы ВТ1-0;
• иной - по запросу
Климатическое исполнение ОМ; УХЛ; О; Т
Температура окружающей среды -61...+75°С
Категория размещения по ГОСТ 15150-69 1, 2, 3, 4; тип атмосферы III
Наработка на отказ не менее 100 000ч
Срок службы до 25 лет
Гарантийный срок эксплуатации 12 месяцев / до 60 месяцев (расширенный)
Вторичный преобразователь (поставляется по заказу)
Исполнение по взрывозащите: без взрывозащиты
[Ex ia Ga] IIC
Степень защиты по ГОСТ 14254 IP66/67
Напряжение питания 230 В (от 187 В до 242 В) перем. тока, 50Гц / 60Гц / 400Гц;
24 В (от 18 В до 32 В) пост. Тока
Потребляемая мощность 5 Вт
Макс. нагрузка на контакты реле 8 А
Выходной сигнал релейный / RS-485, Modbus RTU;
иной – по запросу
Температура окружающей среды -61…+75°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15 2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01 категория I
Исполнение РРР и РМРС
Температура окружающей среды -61...+75°C
Влажность до 100% при температуре до +55°С
Давление окружающей среды от 0,081 до 1,0 МПа
