ВИБРОТЭК-ТО — сигнализатор наличия твёрдого осадка в жидкости
Вибрационные сигнализаторы уровня твердого осадка ВИБРОТЭК-ТО выпускаются по ТУ ГРВТ.407629.004 и применяются для контроля наличия/отсутствия твердого осадка в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и предприятий других отраслей промышленности в составе различных технологических установок. В большинстве случаев, ВИБРОТЭК-ТО применяются для отслеживания накопления осадка и заиливания емкостей и резервуаров для своевременной очистки с целью предотвращения выхода из строя дорогостоящего оборудования. Сигнализаторы ВИБРОТЭК-ТО могут применяться для контроля наличия твердого осадка практически в любых типах жидкостей: вода, газовый конденсат, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов)
Основные функциональные возможности
- контроль наличия твердого осадка
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство строительных материалов
- минимум импортных материалов и комплектующих изделий
- моноблочное исполнение (может комплектоваться вторичным преобразователем)
- самодиагностика технического состояния с выдачей сигнала о неисправности
- возможность изменения порога срабатывания по плотности при настройке датчика;
- широкий диапазон рабочих температур контролируемой среды
- широкий диапазон давлений контролируемой среды
- изменение логики срабатывания
- нечувствительность к пене и отложениям
- исполнение для применения на кораблях и судах
- исполнение для применения на ОАЭ
- Давление процесса до 25 МПа
- Температура рабочей среды до +450°С
- Базовый корпус из стали
- Компактность
- Механическая прочность конструкции
- Любые резьбовые и фланцевые соединения
- Опциональный гибкий зонд с длинной до 8 м.
- Возможность изменения режимов работы (инверсия)
- Функция самодиагностики и контроля состояния сенсора
- Версия с возможным релейным выходом по неисправности/налипанию
Режимы индикации в версиях с одной точкой контроля c выходными сигналами исполнений А(токовый), Р1(релейный), Р2(два релейных):
- при отсутствии целевой среды индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900 мс;
- при наличии целевой среды индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;
- при неисправности сигнализатора индикатор включается периодически частотой не менее 2 Гц;
- при загрязнении чувствительного элемента индикатор включается периодически на время не более 100 мс с паузой не более 400 мс.
- при переключении сигнализатора в режим «Контроль» индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;
Режимы индикации светодиода в версиях с одной точкой контроля с выходным сигналом NAMUR:
- при отсутствии целевой среды индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;
- при наличии целевой среды индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;
- при неисправности сигнализатора индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.
Конструктивное исполнение и принцип действия Принцип действия сигнализатора ВИБРОТЭК-ТО основан на зависимости резонансной частоты собственных колебаний чувствительного элемента (резонатора механических колебаний) от плотности контролируемой среды.

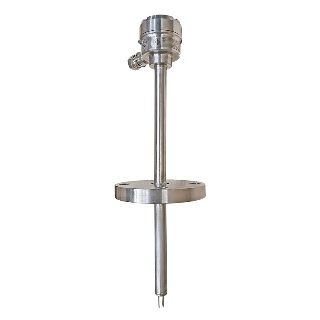

Сигнализаторы ВИБРОТЭК-ТО представляют собой моноблочную конструкцию из нержавеющей стали представляют собой сенсор с пьезоэлектрическими преобразователями, совмещенный с блоком электронным. В зависимости от модификации сенсор может быть жестким или гибким.
В высокотемпературном исполнении сигнализатор оснащается теплоотводом. Отсек электронного блока закрывается резьбовой крышкой. На крышке прибора расположено прозрачное окно для снятия показаний светодиодного индикатора. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. Снаружи на корпусе нанесена отметка области поднесения магнита (активация функционала проверки).
По заказу сигнализатор уровня ВИБРОТЭК-ТО может комплектоваться вторичным преобразователем, предназначенным для размещения во взрывобезопасной зоне. К одному вторичному преобразователю подключается до 8 сигнализаторов уровня (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразователя расположены элементы индикации.
Дополнительно внутри корпуса расположены:
- геркон, предназначенный для активизации (с помощью магнита) режима самодиагностики - проведения контроля исправности датчика, контроля целостности электрических цепей и состояния сенсора, имитации срабатывания прибора (соответствующего изменения выходного сигнала и режима светодиодного индикатора)
- переключатель определяющий нормальное состояние (не сработал): при наличии жидкости или при ее отсутствии
- переключатель выбора задержки срабатывания (от 0,5 до 15 секунд)
- светодиодный индикатор текущего состояния прибора
| Принцип измерения | вибрационный |
| Ориентация при монтаже | любая |
| Диапазон плотностей контролируемой жидкости | от 300 до 5000 кг/м³ |
| Минимальная разность плотностей для контроля уровня раздела сред | 100 кг/м³ |
| Максимальный размер гранул сыпучих сред | 7 мм |
| Плотность сыпучих сред | не менее 50 кг/м³ |
| Максимальное рабочее давление |
1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа; иное - по запросу |
| Температура контролируемой среды | -60...+100°С / -60...+160°С / -100...+250°С / -200...+450°С |
| Отклонение уровня срабатывания от номин. значения, не более | ± 5 мм |
| Уставка времени срабатывания | от 0,2 с до 15 с |
| Выходной сигнал |
релейный SPDT; релейный SPDT+ сигнализация исправности; релейный DPDT; дискретный 4-20мА (8/16мА , 7/14 мА или любые значения, опционально с протоколом HART); NAMUR; RS-485, Modbus RTU; иной – по запросу |
| Макс. нагрузка на контакты реле | 1 А |
| Напряжение питания |
24 В (от 18 до 32 В) пост. тока (стандарт); 8,2 В пост. тока; 230 В 50Гц |
| Степень защиты по ГОСТ 14254 | IP66/67; IP68 – по запросу |
| Исполнение по взрывозащите |
без взрывозащиты 0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
| Исполнение сенсора | вилочный / стержневой |
| Длина сенсора |
жесткий, от 60 до 6000 мм гибкий, от 1500 до 8 000 мм |
| Макс. кол-во точек контроля | 1 точка |
| Подключение к процессу | резьба / накидная гайка / фланец / сварка; иное - по запросу |
| Материал деталей, контактирующих с измеряемой средой |
• 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • 316L с покрытием ECTFE • сплавы ВТ1-0; • иной - по запросу |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды | -61...+75°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4; тип атмосферы III |
| Наработка на отказ | не менее 100 000ч |
| Срок службы | до 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев / до 60 месяцев (расширенный) |
| Вторичный преобразователь (поставляется по заказу) | |
|---|---|
| Исполнение по взрывозащите: |
без взрывозащиты [Ex ia Ga] IIC |
| Степень защиты по ГОСТ 14254 | IP66/67 |
| Напряжение питания |
230 В (от 187 В до 242 В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18 В до 32 В) пост. Тока |
| Потребляемая мощность | 5 Вт |
| Макс. нагрузка на контакты реле | 8 А |
| Выходной сигнал |
релейный / RS-485, Modbus RTU; иной – по запросу |
| Температура окружающей среды | -61…+75°С |
| Исполнение для ОАЭ, в том числе и АС | |
| Класс безопасности по НП-001-15 | 2Н; 2НУ; 3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 | категория I |
| Исполнение РРР и РМРС | |
| Температура окружающей среды | -61...+75°C |
| Влажность | до 100% при температуре до +55°С |
| Давление окружающей среды | от 0,081 до 1,0 МПа |
