ТЭК-МПУ-Н - магнитные указатели уровня надставного монтажа
Магнитные роликовые указатели уровня серии ТЭК-МПУ предназначены для непрерывной визуальной индикации текущего состояния уровня жидкости, а также уровня раздела жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок.
Основные сферы применения:- нефтегазовая промышленность
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
- визуальная индикация текущего уровня контролируемой среды
- визуальная индикация текущего уровня раздела сред
- визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
- визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
- автономность (не требует электропитания)
- простота и надежность измерения
- механическая прочность конструкции
- давление процесса до 16МПа
- температура процесса от -196°С до +425°С
- плотность жидкости от 500кг/м3
- разнообразие вариантов монтажа
- доступность любых типов и стандартов фланцев и метизов
Указатель ТЭК-МПУ-Н функционирует по принципу определения положения поплавка,
находящегося в основном резервуаре, при изменении уровня жидкости.

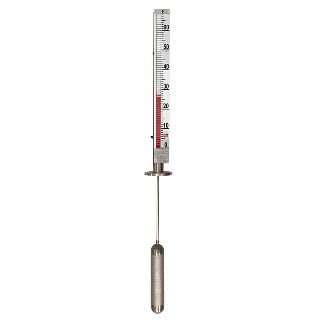

Надставной магнитный роликовый указатель уровня ТЭК-МПУ-Н предназначен для
монтажа сверху резервуара. Поплавок указателя уровня опускается непосредственно
в емкость с контролируемой средой. Для отображения текущего уровня жидкости
снаружи на камере располагается устройство индикации, состоящее из алюминиевой
или нержавеющей направляющей с вращающимися полимерными или металлическими
двуцветными роликами, установленными с шагом 10 мм. Для эксплуатации в
неблагоприятных условиях окружающей среды указатель уровня может оснащаться
герметичной роликовой индикацией.
Поплавок имеет шток (длина штока зависит от глубины погружения и диапазона
измерения), на противоположном конце которого установлен магнит. При перемещении
поплавка в резервуаре происходит перемещение магнита в камере указателя уровня и
соответствующее воздействие магнитного поля на систему индикации. Для защиты
поплавка и штанги от деформации (при наливе и сильном волнении жидкости)
рекомендуется применять волнозащитную трубу.
Основные технические характеристики
| Межцентровое расстояние | 150...6000 мм в одной секции (общая высота не ограничена — сборная конструкция из нескольких секций) |
| Температура контролируемой среды | -60...+100°С / -60...+200°С / -196...+425°C; |
| Максимальное давление процесса | 35 МПа |
| Минимальная плотность контролируемой среды | 450 кг/м³ |
| Минимальная разница плотностей для контроля уровня раздела сред | 100 кг/м³ |
| Абсолютная погрешность | 5 мм |
| Материал деталей, контактирующих с измеряемой средой | 12Х18Н10Т, AISI 304, AISI 316Ti, AISI 316L; титан; иной – по запросу |
| Материал поплавка | 12Х18Н10Т, AISI 316L; титан; иной – по запросу |
| Подключение к процессу | резьба внешняя/внутренняя; накидная гайка; фланец DN10...DN150; иной – по запросу |
| Материал роликов | полипропилен (до +200°С) керамика |
| Преобразователь уровня электронный | бесконтактный |
| Сигнализация предельного уровня | магнитный сигнализатор уровня ТЭК-МСУ-Б; вибрационный сигнализатор уровня; ультразвуковой сигнализатор уровня. |
| Степень защиты роликового индикатора | IP66; IP68 (для герметичного роликового индикатора) |
| Обогрев | электрический (см. стр. 14 ); паровой (см. стр. 14 ) |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды | -60...+85°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 тип атмосферы III |
| Срок службы | до 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев / до 60 месяцев (расширенный) |
| Исполнение для ОАЭ, в том числе и АС | |
|---|---|
| Класс безопасности по НП-001-15 | 2Н; 2НУ; 3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 | категория I |
| Исполнение РРР и РМРС | |
| Температура окружающей среды | -60...+85°C |
| Влажность | до 100% при температуре до +55°С |
| Давление окружающей среды | от 0,081 до 1,0 МПа |
| Поплавок | Защита поплавка | Монтажный кронштейн |
|---|---|---|
| Поплавок – это одна из самых важных и ответственных частей магнитного указателя уровня. Он подбирается и разрабатывается индивидуально для каждой задачи, и разнообразие типоразмеров огромно. Его вес, диаметр и длина зависят от давления, температуры и плотности жидкости. Например, если давление очень высокое, значит поплавок должен иметь более высокую прочность конструкции и толщину металла, а значит его объем также должен увеличиться для обеспечения плавучести (в соответствии законом Архимеда). В этом случае поплавок может быть выбран либо небольшого диаметра, но большей длины (увеличится нижняя часть указателя уровня ТЭК-МПУ-Б), либо длина остается неизменной, но увеличивается диаметр поплавка, а значит и требуемый диаметр камеры уровнемера. Подбор поплавков всегда производится специалистами исходя из оптимальности конструкции. | Для сигнализации целостности и работоспособности поплавка указатель уровня опционально может оснащаться тремя роликами контрастных цветов, расположенных ниже диапазона измерения указателя. Для защиты поплавка от повреждения о внутренние поверхности камеры при транспортировке, при резком изменении уровня жидкости или пропарке указатель уровня оснащается дополнительными пружинными демпферами в нижней и верхней части. | При заказе указателей уровня с большим межцентровым расстоянием (а значит и большого веса) особое внимание необходимо уделить прочности крепления. Довольно часто стоит задача изготовить указатель уровня большой длины, но закрепить на патрубках Ду15. В итоге, конструкция может оказаться недостаточно прочной механически. Для обеспечения дополнительной надежности и прочности системы указатель уровня ТЭК- МПУ-Б может быть укомплектован дополнительным кронштейном для крепления к конструкциям клиента. |
| ТЭК-МПУ-Н с волнозащитной трубой |
ТЭК-МПУ-Н без волнозащитной трубы (стандартная версия) |
|---|---|
| Применяется в случае серьезного волнения жидкости при наливе или других возможных вариантов деформации штока и поплавка, для обеспечения возможности установки требует диаметра условного прохода фланца и патрубка минимум 80мм (не для всех комбинаций плотности, давления и глубины погружения). | Применяется при отсутствии сильного волнения жидкости, монтаж возможен при условном проходе патрубка и фланца от 50 мм (не для всех комбинаций плотности, давления и глубины погружения). |
Обогрев
Указатель уровня ТЭК-МПУ работоспособен при критически низких температурах окружающего воздуха (до -60°С), однако для предотвращения замерзания жидкости внутри камеры и повреждения указателя уровня необходим обогрев. Указатель уровня может быть в заводских условиях оснащен термочехлом ТЭК-ТЕРМ или кожухом ТЭК-ТЕРМ-М из оцинкованной или нержавеющей стали с теплоизоляционным слоем. Термочехлы и кожухи обеспечивают свободный визуальный обзор индикатора уровня и доступ к дренажным и вентиляционным кранам.
Обогрев может быть реализован электрическими нагревательными элементами,
например, саморегулирующимся или резистивным греющим кабелем. Тип и модель
греющего кабеля, а также материалы покрывного слоя и теплоизоляции для
термочехлов и кожухов выбираются исходя из температурного режима работы
указателя уровня.
В случае обогрева посредством горячих теплоносителей (паровой/водяной
обогрев) указатель уровня может быть оснащен специальным теплообменником с
соответствующим способом подключения (резьбы, фланцы, приварные патрубки) к
системе теплоснабжения.
| Паровой обогрев | |
|---|---|
| Давление пара | до 1 МПа; иной – по запросу |
| Подключение парового обогрева | резьба внешняя/внутренняя; накидная гайка; фланец; под приварку; иной – по запросу |
| Электрообогрев | |
| Напряжение питания | 230 В перем. тока; 24 В пост. тока |
| Маркировка взрывозащиты | без взрывозащиты; 1Exe IIC T6...T3X |
Магнитные бесконтактные сигнализаторы уровня ТЭК-МСУ-Б устанавливаются на необходимом уровне снаружи уровнемерной колонки и срабатывают при соответствующем положении магнитного поплавка внутри камеры указателя.
Контактные сигнализаторами вибрационного, ультразвукового и других типов (например, ВИБРОТЭК, УЛЬТРАТЭК, РОСТЭК, ТЕРМАТЭК и другие) монтируются как вертикально (в основную или дополнительную байпасную камеру), так и горизонтально в приваренные на необходимом уровне бобышки или патрубки с фланцами.
Посредством контактных сигнализаторов уровня можно сигнализировать достижение контролируемых значений не только общего уровня, но и уровня раздела сред.
Электронные преобразователи уровня
При необходимости удаленной передачи измеренного значения уровня ТЭК-МПУ могут оснащаться следующими типами электронных преобразователей уровня:• бесконтактные уровнемеры магнитострикционного или герконового типа.
Магнитострикционные или герконовые уровнемеры бесконтактного типа устанавливаются снаружи уровнемерной колонки ТЭК-МПУ-Б или ТЭК-МПУ-Н и не контактируют с измеряемой средой, что позволяет применять данное решение для измерения уровня даже в таких неблагоприятных условиях технологического процесса, как экстремально высокое давление и/или температура, химически агрессивная среда и т.д. Уровнемеры настраиваются на определение текущего положения магнитного поплавка (или магнита для ТЭК-МПУ-Н). Передача информации осуществляется с помощью аналогового выходного сигнала 4-20мА + HART или цифрового RS-485, Modbus RTU.
• контактные уровнемеры рефлекс-радарного, микроимпульсного, магнито-стрикционного или герконового типа.
Данные типы уровнемеров может применяться только в составе ТЭК-МПУ-Б. Уровнемеры контактного типа опускаются непосредственно в измеряемую среду и монтируются с помощью резьбовых или фланцевых соединений. В настоящее время предлагается два исполнения ТЭК-МПУ для установки контактных уровнемеров:
1. указатель уровня ТЭК-МПУ-Б помимо основной уровнемерной колонки оснащается дополнительной байпасной камерой (исполнение ТЭК-МПУ-2Б) предназначенной для установки уровнемера.
2. указатель уровня ТЭК-МПУ-Б оснащается уровнемерной колонкой комбинированного типа, которая характеризуется увеличенным диаметром (исполнение ТЭК-МПУ-КБ). В этом случае внутри уровнемерной колонки расположена перфорированная стенка специальной формы, благодаря которой поплавок и зонд уровнемера не соприкасаются и не оказывают влияния на работу друг друга.
Сделать заказ и запросить дополнительную информацию по ТЭК-МПУ-Н Вы можете здесь.
