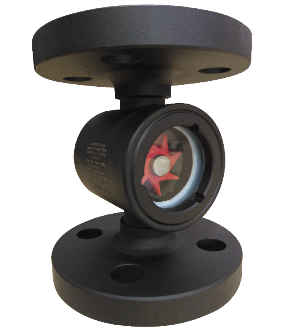

ТЭК-ФС-Р-О - индикаторы потока с резьбовым уплотнением и осевым расположением индикатора
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Р-О (с осевым расположением индикатора) предназначены для визуального наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения. Чаще всего смотровые фонари применяются для определения наличия или отсутствия жидкости или потока (движения) жидкости или газа в трубопроводе, однако также могут быть использованы для контроля цвета, прозрачности и чистоты жидкости, отсутствия твердых примесей в потока. В различных исполнениях смотровые фонари могут быть установлены как вертикально, так и горизонтально. Стрелка на корпусе индикатора указывает направление потока среды.
Описание модели:ТЭК-ФС-Р-О – смотровой фонарь (индикатор потока) резьбового приварного или фланцевого присоединения с устройством уплотнения индикаторной части с помощью резьбового соединения с осевым расположением индикатора. Опционально могут быть оснащены турбиной-крыльчаткой (ТЭК-ФС-Р-О-Т), шариковым индикатором (ТЭК-ФС-Р-О-Ш), лопаткой/заслонкой (ТЭК-ФС-Р-О-Л) и лопаткой-индикатором (ТЭК-ФС-Р-О-ЛИ).
Смотровые фонари и индикаторы потока ТЭК-ФС-Р-О изготавливаются необходимого клиенту диаметра. В линейке присутствуют готовые решения для визуального контроля в трубопроводах внутренним диаметром от 10& до 100мм.Большинство моделей смотровых фонарей ТЭК-ФС-Р-О предназначены для работы с давлениями 1,6 МПа, 2,5 МПа, 4,0 МПа и температурами от -60°С до +250°С (в зависимости от исполнения). Однако мы готовы предложить нашим Заказчикам специальные версии некоторых моделей, способных функционировать при давлении до 10 МПа и температурах до + 500°С.
Смотровые фонари применяются везде, где есть трубопроводы и присутствует необходимость в визуальном контроле – нефтехимические и нефтеперерабатывающие предприятия, морские и речные порты и терминалы и т.д.
Химически стойкое исполнение для агрессивных сред:Для обеспечения возможности применения смотровых фонарей для работы с агрессивными жидкостями (кислоты, щелочи) разработано исполнение с покрытием внутренних поверхностей фторопластом (PTFE). Это позволяет бюджетно решить задачу, не применяя дорогостоящие специальные сплавы и материалы.
Габаритные размеры:ТЭК-ФС-Р-О фланцевого исполнения
| DN | L | D | A | B | C | |
|---|---|---|---|---|---|---|
| 1/2" | 15 | 110 | 95 | 52 | 35 | 62 |
| 3/4" | 20 | 120 | 105 | 52 | 35 | 62 |
| 1" | 25 | 125 | 115 | 52 | 35 | 62 |
| 1 1/4" | 32 | 145 | 135 | 65 | 45 | 77 |
| 1 1/2" | 40 | 155 | 145 | 70 | 50 | 82 |
| 2" | 50 | 190 | 160 | 85 | 65 | 107 |
| 2 1/2" | 65 | 210 | 180 | 98 | 75 | 126 |
| G | DN | L | D | C | M | A | B | d |
|---|---|---|---|---|---|---|---|---|
| 1/8" | 6 | 85 | 52 | 45 | 62 | 24 | 22 | 35 |
| 1/4" | 8 | 85 | 52 | 45 | 62 | 24 | 22 | 35 |
| 3/8" | 10 | 85 | 52 | 45 | 62 | 24 | 22 | 35 |
| 1/2" | 15 | 90 | 52 | 45 | 62 | 30 | 28 | 35 |
| 3/4" | 20 | 95 | 52 | 45 | 62 | 36 | 33 | 35 |
| 1" | 25 | 100 | 52 | 45 | 62 | 44 | 39 | 35 |
| 1 1/4" | 32 | 120 | 65 | 55 | 77 | 55 | 50 | 45 |
| 1 1/2" | 40 | 125 | 70 | 60 | 92 | 62 | 57 | 50 |
| 2" | 50 | 160 | 85 | 75 | 107 | 77 | 69 | 65 |
| 2 1/2" | 65 | 200 | 98 | 85 | 126 | 95 | 90 | 75 |
| Диаметры условного прохода и присоединения к процессу | фланцевое DN10...DN65 резьбовое внешняя/внутренняя DN10...DN50 приварное DN10...DN50 |
| Материал корпуса | ? углеродистая сталь с антикоррозийным покрытием; ? AISI 304, 12Х18Н10Т, AISI 316L; ? углеродистая сталь с футеровкой PTFE и антикоррозийным покрытием; ? нержавеющая сталь AISI 304 с футеровкой PTFE; ? иной – по запросу |
| Материал смотрового стекла | закаленное стекло кварцевое стекло боросиликатное стекло алюминосиликатное стекло |
| Материал уплотнения | PTFE / графит * |
| Температура рабочей среды | -60…+250°С (уплотнение PTFE) -60...+500 (уплотнение графит) |
| Давление максимальное рабочее | 1,6 МПа * 4,0 Мпа* 10,0 МПа** |
| Материал опциональных крыльчатки или шариков | PTFE (применение до +250°С) |
| Положение в пространстве | любое |
| Направление потока | в соответствии с указателем-стрелкой |
| Возможные дополнительные опции | ? шариковый индикатор; ? турбинный индикатор (крыльчатка); ? отклоняющаяся лопатка/заслонка; ? лопатка с индикатором расхода |
| Температура окружающей среды | -60...+85°С |
* Указаны номинальные предельные давления для нормальных условий (температура
среды +20°С). Для высокотемпературных исполнений предельное давление стандартных
версий может быть существенно ниже номинальных.
**В зависимости от диаметра условного прохода и температуры среды в трубопроводе
возможны специальные исполнения до 10МПа, однако, это в обязательном порядке
необходимо согласовывать с заводом-изготовителем.
