ТЭК-ФС-Ц-Б - смотровые фонари с цилиндрическим стеклом и болтовым фланцевым уплотнением
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Ц-Б (с цилиндрическим стеклом и болтовым фланцевым эффектом) влияют на воздействие наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных диаметров и назначения. встречаются всего лишь наблюдательные фонари применения для определения наличия или наличия жидкости или потока (движения) жидкости или газа в трубопроводе, однако также используются для контроля цвета, плотности и чистоты жидкости, концентрации твердых примесей в потоке. В различных вариантах смотровых фонарей устанавливаются как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора нагрузки окружающей среды.

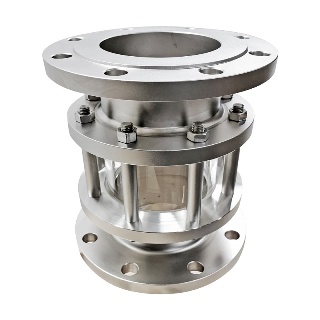

Описание модели: ТЭК-ФС-Ц-Б – смотровой фонарь с цилиндрическим стеклом и болтовым фланцевым соединением, дающий возможность кругового обзора. Опционально может быть установлен турбиной-крыльчаткой (ТЭК-ФС-Ц-Б-Т) или шариковым индикатором (ТЭК-ФС-Ц-Б-Ш).Смотровые фонари и индикаторы потока ТЭК-ФС-Ц-Р изготавливаются необходимого диаметра клиента. В линейке присутствуют готовые решения для контроля в трубопроводах внутренних диаметров от 25 до 300 мм.
Смотровые фонари ТЭК-ФС-Ц-Б рассчитаны на работу с давлением до 1,6 МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотровые фонари применяются везде, где есть трубопроводы и часто встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и терминалах и т.д.
Габаритные размеры:| DN | d | L1, мм Тип присоединения к процессу | ||
|---|---|---|---|---|
| приварной | хомут | фланец | ||
| 25 | 31 | 90 | 110 | 160 |
| 32 | 37 | 102 | 122 | 170 |
| 40 | 43 | 110 | 130 | 180 |
| 50 | 55 | 125 | 145 | 200 |
| 65 | 72 | 142 | 172 | 240 |
| 80 | 87 | 142 | 172 | 250 |
| 100 | 106 | 180 | 210 | 280 |
| 125 | 131 | 190 | 220 | 300 |
| 150 | 157 | 218 | 258 | 300 |
| 200 | 207 | 250 | 290 | 350 |
| Диаметры условного прохода и присоединения к процессу |
Фланец DN10...DN300
|
| Материал корпуса | ? углеродистая сталь с антикоррозийным покрытием; ? AISI 304, 12Х18Н10Т, AISI 316L; ? латунь; ? иной – по запросу |
| Материал смотрового стекла | ? закаленное стекло ? кварцевое стекло ? боросиликатное стекло ? алюмосиликатное стекло |
| Материал уплотнения | PTFE / графит |
| Температура рабочей среды | -60…+250°С (уплотнение PTFE) |
| Максимальное давление процесса | 0,6 МПа / 1,6 МПа* |
| Материал опциональных крыльчатки или шариков | PTFE (применение до +250°С) |
| Положение в пространстве | любое |
| Направление потока | в соответствии с указателем-стрелкой |
| Возможные дополнительные опции | ? шариковый индикатор; ? турбинный индикатор (крыльчатка); |
| Температура окружающей среды | -60...+85°С |
*Указано номинальное предельное давление для нормальных условий (температура
среды +20°С). Для высокотемпературных исполнений предельное давление стандартных
версий может быть существенно ниже номинальных.
Сделать заказ и запросить дополнительную информацию по ТЭК-ФС-Ц-Б Вы можете здесь.
