ТЭКБОКС-П-Г - термошкафы с горизонтальным разъемом
Термошкафы обогреваемые и защитные ТЭКБОКС-П (стеклопластиковые боксы) предназначены для размещения, защиты и обогрева самых различных видов и типов оборудования – датчиков давления, температуры, уровнемеров, приборов измерения расхода жидкостей и газов, вторичных преобразователей, аналитических систем и оборудования АСУТП. Термошкафы ТЭКБОКС-П – это не просто набор доступных для заказа корпусов и комплектующих, а готовое и продуманное решение любой поставленной задачи. При разработке термошкафов были приняты во внимание все актуальные требования и особенности эксплуатации оборудования на объектах нефтехимической и нефтегазовой отраслей.

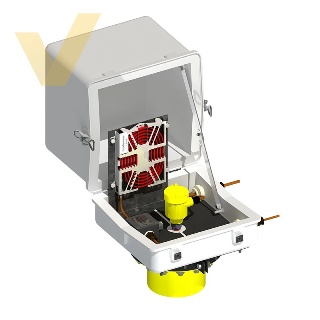

Описание модели:ТЭКБОКС-П-Г – термошкафы с горизонтальным разъемом.
Термошкафы с горизонтальным разъемом целесообразно применять для монтажа любых приборов, установленных на бобышках, патрубках и фланцевых соединениях, а также на горизонтальных трубопроводах. В основном в данные шкафы устанавливаются сигнализаторы уровня и уровнемеры, а также датчики давления и температуры.
Модельный ряд и размеры| Модель | Габаритные размеры ШxГxВ, мм | Внутренние размеры ШxГxВ, мм | Полезный объем, л | Масса, кг | Мощность обогрева, Вт |
|---|---|---|---|---|---|
| ТЭКБОКС-П-Г-1 | 435х415х350 | 330х330х290 | 30 | 8 | 75 |
| ТЭКБОКС-П-Г-2 | 435х415х505 | 330х330х440 | 45 | 10 | 75 |
- Низкий вес шкафов – экономичная доставка и возможность монтажа силами 1-2 человек без применения спец. техники и подъемного оборудования
- Высокая прочность армированного стеклопластика - защита от механических повреждений шкафа и приборов, в том числе при низких отрицательных температурах
- Коррозионная стойкость – стеклопластик инертен к углеводородам и большинству распространенных в нефтегазовой отрасли химических веществ
- Отсутствие необходимости в первичной или повторной окраске – термошкафы могут быть изготовлены любого цвета, при этом производится не наружный окрас готового корпуса, а колеровка компонентов стеклопластика в процессе формования
- Высокие теплоизоляционные свойства и герметичность – ввиду применения высококачественных составов вспененного полиуретана и уплотнителей достигаются высокие теплоизоляционные свойства.
- Срок службы не менее 15 лет.
-
Краткое описание конструкции:
Термошкаф стеклопластиковый утепленный ТЭКБОКС-П представляет собой корпус, состоящий из наружной и внутренней стеклопластиковой оболочек, между которыми располагается теплоизолирующий материал - вспененный полиуретан. Помимо утепления он также выполняется функцию склеивания наружной и внутренней оболочек и повышает жесткость корпуса. Стеклопластиковые оболочки изготовлены методом контактного формования с применением ненасыщенных полиэфирных смол и армирующих материалов. Благодаря применению специального токопроводящего состава, поверхности стеклопластиковых оболочек полностью антистатичны. Крепление фурнитуры (замков и петель) осуществляется с помощью вытяжных заклепок. Крепление монтажных элементов выполняется с помощью сквозных отверстий и болтовых соединений. Установка нагревательных элементов, терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок, установленных во внутреннюю или внешнюю оболочку.
Технические характеристики| Зона установки | - невзрывоопасная - В1-а - В1-г |
| Климатическое исполнение | УХЛ 1 |
| Температура эксплуатации | стандартно -60...+90°С, с дополнительной теплоизоляцией -70...+95°С |
| Степень пылевлагозащиты | - IP65 - стандартно - IP66 - по специальному заказу |
| Группа горючести | Г1 (не поддерживает горение) |
| Маркировка взрывозащиты | - Оборудование с системой электрообогрева в зависимости от
исполнения: 1Ex IIC T6…Т3 Gb X или Ex IIIC T6…Т3 Db X - Оборудование с системой обогрева водой/паром: IIGb IIC T6...T3 X или IIGb IIB T6...T3 X - Оборудование без системы обогрева (защитный кожух): IIGb IIC или IIGb IIB |
| Антистатичность | Электрическое сопротивление менее 109Ом |
| Толщина теплоизоляционного слоя | 20…40мм (с зависимости от модели) |
| Толщина стенки оболочек | >2мм |
| Стойкость к углеводородам и УФ излучению | Да |
| Стандартный цвет | - RAL7001 - стандартно - любой цвет по таблице RAL – по специальному заказу |
| Гарантийный срок | 12…60 месяцев с даты поставки в зависимости от условий договора, но не более 12…36 месяцев с даты ввода в эксплуатацию |
Сделать заказ и запросить дополнительную информацию по ТЭКБОКС-П-Г Вы можете здесь.
