Термошкафы диагонального раскрытия ТЭКБОКС-М-Д
Металлические термошкафы и кожухи обогреваемые и защитные ТЭКБОКС-М предназначены для размещения, защиты и обогрева самых различных видов и типов оборудования – датчиков давления, температуры, уровнемеров, приборов измерения расхода жидкостей и газов, вторичных преобразователей, аналитических систем и оборудования АСУТП. Термошкафы ТЭКБОКС-М – это не просто набор доступных для заказа корпусов и комплектующих, а готовое и продуманное решение любой поставленной задачи. При разработке термошкафов были приняты во внимание все актуальные требования и особенности эксплуатации оборудования на объектах нефтехимической и нефтегазовой отраслей.

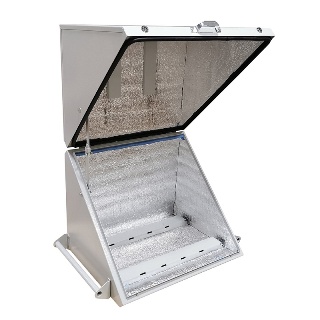

Описание модели:ТЭКБОКС-М-Д – термошкафы диагонального раскрытия.
Боксы диагонального раскрытия являются стандартным и наиболее оптимальным решением для размещения датчиков давления, температуры, уровнемеров и вторичного оборудования. За счет диагонального открытия крышки повышается удобство монтажа и обслуживанияОсновные особенности и преимущества:
- Свободная конструкция, возможность изготовления нестандартных изделий при заказе от 1 шт.
- Высокая механическая прочность - защита от механических повреждений установленного оборудования приборов, в том числе при низких отрицательных температурах
- Коррозионная стойкость – металлические термошкафы изготавливаются из оцинкованной стали или нержавеющей стали
- Качественное ЛКП и подготовка к окраске – термошкафы могут быть окрашены как порошково-полимерными материалами, так и различными типами эмалей.
- Высокие теплоизоляционные свойства и герметичность – ввиду применения качественной теплоизоляции, герметичной конструкции корпуса и уплотнений
Термошкаф металлический утепленный ТЭКБОКС-М представляет собой сварной корпус, состоящий из наружной и внутренней металлических оболочек, между которыми располагается теплоизолирующий материал – минеральный или полимерный листовой утеплитель. Металлические оболочки изготовлены методом лазерной или плазменной резки, с последующей гибкой и сваркой. Крепление фурнитуры (замков и петель) осуществляется с помощью сварки или вытяжных (в том числе и резьбовых) заклепок. Установка оборудования клиента, нагревательных элементов, терморегуляторов и клеммных коробок выполняется с помощью монтажных панелей или резьбовых заклепок, а также сквозных отверстий болтовых соединений.
Технические характеристики:| Зона установки | - невзрывоопасная - В1-а - В1-г |
| Климатическое исполнение | УХЛ 1 |
| Температура эксплуатации | -60…+70 -70…+70 с увеличенной мощностью нагревателя или дополнительной теплоизоляцией вспененным каучуком с алюминизированным покрытием |
| Степень пылевлагозащиты | - IP65 - стандартно - IP66 - по специальному заказу |
| Группа горючести | Г1 (не поддерживает горение) |
| Маркировка взрывозащиты нагревательных элементов | - 1ExmbIICT3…Т6 – с обогревателем Exm - 1ExdIICT3…T6 – с обогревателем Exd - 1ExeIICT3…Т6 – с нагревательной секцией Exe |
| Толщина теплоизоляционного слоя | 20…40мм (с зависимости от модели) |
| Стойкость к углеводородам и УФ излучению | Да |
| Стандартный цвет | - RAL7032 - стандартно - любой цвет по таблице RAL – по специальному заказу |
| Гарантийный срок | 12…60 месяцев с даты поставки в зависимости от условий договора, но не более 12…36 месяцев с даты ввода в эксплуатацию |
Формат поставки:
Термошкафы ТЭКБОКС-М могут быть отгружены клиенту в разной степени завершенности заводской сборки. В зависимости от специфики применения и требований клиента поставка может быть осуществлена в следующих форматах:
1) Комплектная поставка без заводской сборки – представляет собой заводской корпус шкафа ТЭКБОКС-М соответствующей модели с установленной фурнитурой. Монтажные элементы, нагреватели, регуляторы, клеммные коробки, кабельные вводы и другие опциональные элементы не смонтированы, а упакованы отдельно.
2) Первичная заводская сборка – в отличие от формата поставки №1 внутренние монтажные элементы, нагреватели, регуляторы и клеммные коробки установлены. Наружные монтажные элементы, опциональные элементы и импульсные трубки упакованы отдельно. Кабельные вводы могут быть установлены в соответствии с согласованным чертежом или упакованы отдельно (в зависимости от желания клиента).
3) Поставка готового заводского узла – представляет собой полностью собранный и готовый к монтажу измерительный узел. Применяется в основном для поставки термошкафов, изначально предназначенных для монтажа датчиков давления. В дополнение в комплектации №2 такой формат поставки в зависимости от поставленной задачи может включать в себя готовые (собранные по чертежам клиента) полностью протестированные и опрессованные импульсные обвязки, системы вентильных блоков, а также установленные приборы КИП (датчики давления и манометры).
Сделать заказ и запросить дополнительную информацию по ТЭКБОКС-М-Д Вы можете здесь.
