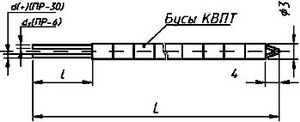

Преобразователи термоэлектрические платинородий-платиновые платинородивые бескорпусные ТПР(В) 9419
Назначение:
для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.
Технические характеристики:
средняя наработка до отказа при:
-номинальных температурах - 6000 ч
-верхнем пределе температур - 1000 ч
Пример записи при заказе:
«Преобразователь термоэлектрический ТПП(S) 9419.002-03»
«Преобразователь термоэлектрический ТПР(В) 9419.003-03»
| ИУЛЮ.400520.008 | Обозначение ТУ |
| (-40...+1000) | Температурный диапазон применения |
| 1500 | Длина компенсационного кабеля |
| 120 | Длина монтажной (рабочей) части |
| 10 | Диаметр монтажной (рабочей) части |
| Н | Изоляция рабочего конца |
| 1 | Количество термоэлементов |
| 2 | Класс допуска |
| Р10Т | Материал защитной оболочки |
| 16 | Условное обозначение вида рабочей части |
| М20 | Условное обозначение резьбы штуцера |
| 4 | Условное обозначение типа штуцера |
| 11 | Условное обозначение головки |
| ТХА(К) | Тип преобразователя термоэлектрического |
| Условное обозначение типа головки | Описание типа головки |
| Тхх(х)-11х-х-хх-х | Круглая пластмассовая головка |
| Тхх(х)-21х-х-хх-х | Круглая металлическая головка |
| Тхх(х)-31х-х-хх-х | Прямоугольная пластмассовая головка |
| Тхх(х)-41х-х-хх-х | Прямоугольная металлическая головка |
| Тхх(х)-51х-х-хх-х | Без головки, в керамическом (или кремнеземном) изоляторе |
| Тхх(х)-60х-х-хх-х | Кабель с залуженными концами |
| Тхх(х)-61х-х-хх-х | Кабель с металлическими наконечниками под винт |
| Тхх(х)-70х-х-хх-х | Ручка и кабель с залуженными концами |
| Тхх(х)-71х-х-хх-х | Ручка и кабель с металлическими наконечниками под винт |
| Тхх(х)-72х-х-хх-х | Ручка и кабель с разъемным соединителем |
Преобразователи термоэлектрические ТХА(К), ТХК(L), ТПП(S), ТПР(B)
| Наименование преобразователя термоэлектрического | Обозначение при заказе |
| ТХА(К) (хромель-алюмелевый) | ТХА (К) |
| ТХК(L) (хромель-копелевый) | ТХК (L) |
| ТПП(S) (платинордий-платиновый) | ТПП (S) |
| ТПР(B) (платинородий-платинородиевый) | ТПР (В) |
| Наименование преобразователя термоэлектрического | Температура применения, °C |
| ТХА(К) (хромель-алюмелевый) | -40…+1000 |
| ТХК(L) (хромель-копелевый) | -40…+600 |
| ТПП(S) (платинордий-платиновый) | 0…+1300 |
| ТПР(B) (платинородий-платинородиевый) | +300…+1600 |
| Условное обозначение резьбы штуцера | Резьба штуцера | Под ключ S |
| Тхх(х)-ххх-М4-хх-х | М4 | S8 |
| Тхх(х)-ххх-М6-хх-х | М6 | S8 |
| Тхх(х)-ххх-М8-хх-х | М8 | S12 |
| Тхх(х)-ххх-М8-хх-х | М8 х 1 | S12 |
| Тхх(х)-ххх-М10-хх-х | М10 х 1 | S14 |
| Тхх(х)-ххх-М12-хх-х | М12 х 1 | S14 |
| Тхх(х)-ххх-М16-хх-х | М16 х 1,5 | S17 |
| Тхх(х)-ххх-М20-хх-х | М20 х 1,5 | S22 (S24*; S27*; S30*) |
| Тхх(х)-ххх-М22-хх-х | М22 х 1,5 | S24 |
| Тхх(х)-ххх-М27-хх-х | М27 х 2 | S27 (S30*) |
| Тхх(х)-ххх-М39-хх-х | М39 х 2 | S41 |
| Тхх(х)-ххх-М33-хх-х | М33 х 2 | S41 |
| Тхх(х)-хх7-G1/2-хх-х | G1/2-B | S24 (S30*) |
| Тхх(х)-хх7-G3/4-хх-х | G3/4-B | S24 (S30*) |
| Условное обозначение защитной оболочки | Материал защитной оболочки |
| Тхх(х)-ххх-х-хх-КН | Кремнеземная нить |
| Тхх(х)-ххх-х-хх-КЕР | Керамическими бусы или чехол из материала КВПТ (КТВП) |
| Тхх(х)-ххх-х-хх-М | Медь М1 |
| Тхх(х)-ххх-х-хх-Л63 | Латунь Л63 (ЛС 59-1) |
| Тхх(х)-ххх-х-хх-15Х | Сталь 15Х25Т |
| Тхх(х)-ххх-х-хх-Н18 | Сталь 10Х23Н18 |
| Тхх(х)-ххх-х-хх-Х23 | Сталь Х23Ю5Т |
| Тхх(х)-ххх-х-хх-Н10Т | Сталь 12Х18Н10Т |
| Тхх(х)-ххх-х-хх-ХН78 | Сталь ХН78Т |
| Тхх(х)-ххх-х-хх-ХН45 | Сталь ХН45Ю |
| Тхх(х)-ххх-х-хх-Г | Графит БСГ-30 |
| Тхх(х)-ххх-х-хх-СЧ | Чугун СЧ25 |
| Наименование преобразователя термоэлектрического | Обозначение при заказе | ||
| класс допуска | количество термоэлементов | изоляция рабочего конца | |
| ТХА(К) (хромель-алюмелевый) | 2 | 1 или 2 |
И - изолированный Н - неизолированный |
| ТХК(L) (хромель-копелевый) | 2 | 1 или 2 | |
| ТПП(S) (платинордий-платиновый) | 2 | 1 | |
| ТПР(B) (платинородий-платинородиевый) | 2 или 3 | 1 | |
| Диаметр монтажной части, мм | 1; 1,5; 2,5; 3; 4; 4,6; 5; 6; 6,5; 7; 7,2; 8; 10; 12; 20; 22; 24; 30; 40; 42 |
| Длина монтажной (погружаемой) части, а также длина нерабочей (наружной) части, мм | 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Длина компенсационного кабеля и присоединительных выводов, мм | 10, 16, 20, 25, 32, 40, 50, 60, 80, 100, 120, 160, 180; 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 |
| Наименование преобразователя термоэлектрического | Время термической реакции, с | |
| бескорпусные | корпусные (в защитной арматуре) | |
| ТХА(К) (хромель-алюмелевый) | 30 | 40…180 |
| ТХК(L) (хромель-копелевый) | ||
| ТПП(S) (платинордий-платиновый) | 5 | 90 |
| ТПР(B) (платинородий-платинородиевый) | 30 | 90 |
Сделать заказ и запросить дополнительную информацию по ТПР(В) 9419 Вы можете здесь.
