Преобразователи термоэлектрические платинородий-платиновые платинородивые корпусные ТПП(S) 9419
Преобразователи термоэлектрические платинородий-платиновые платинородивые корпусные ТПП(S), ТПР(В) 9419
Назначение:
для измерения температур в окислительных и нейтральных газовых средах, не
содержащих веществ, вступающих во взаимодействие с материалами термопары.
Средняя наработка до отказа при номинальных температурах - 6000 ч
Пример записи при
заказе:
«Преобразователь термоэлектрический ТПП(S) 9419.005-03»
«Преобразователь термоэлектрический ТПР(В) 9419.006-03»
По дополнительному требованию заказчика защитная арматура из стали 12Х18Н10Т и корундовый чехол могут быть выполнены из сталей ХН45Ю, 10Х23Н18, Х23Ю5, 15Х25Т и(или) увеличена длина (l) КВПТ-части.

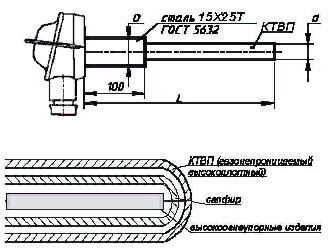

Материал защитной
арматуры:
корунд с добавкой двуокиси титана - КВПТ - для d=8 мм
газонепроницаемый высокоплотный - КТВП - для d=20 мм
| ТПП(S) 9419 | ТПР(В) 9419 | |
| Диапазон измеряемых температур, °С | 0…+1300 | +300…+1600 +600+…+1700 |
| Номинальная статическая характеристика(НСХ) | ПП(S) | ПР(В) |
| Класс допуска | 2 | 2,3 |
| Показатель тепловой инерции, с | 90 | |
| Защищенность от пыли и воды | IP55 | |
| Герметичность к измеряемой среде | + | |
| Материал защитной арматуры | КВПТ КТВП | |
| Изоляция рабочего конца | + | |
| Материал электродов | (+)Пр-10 Ж0.5 | (+)Пр-30 Ж0.5 (-)Пр-6 Ж0.5 |
| (-)ПлТ Ж0.5 | ||
| Устойчивость к вибрации | группа исп.F3 | |
| Климатическое исполнение | У3,ТВ2 | У3,Т3 |
| ТПП(S) 9419 | |||||

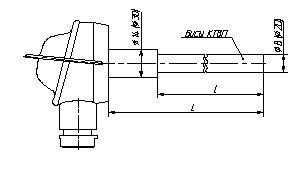

| Конструктивное исполнение | Размеры, мм | Масса, кг | |||
| L | l | D | d | ||
| .005 | 250 | 14 | 8 | ||
| 00 | 320 | 0,414 | |||
| 01 | 500 | 400 | 0,464 | ||
| 02 | 500 | 30 | 20 | 0,904 | |
| 03 | 800 | 1,749 | |||
| 04 | 1000 | 2,345 | |||
| 05 | 1250 | 2,98 | |||
| 06 | 1600 | 3,597 | |||
| 07 | 2000 | 4,303 | |||
| ТПР(В) 9419 | ||||||
| Конструктивное исполнение | Класс допуска | Размеры, мм | Масса, кг | |||
| L | l | D | d | |||
| .006 | 2 | 250 | 14 | 8 | ||
| 00 | 320 | 0,414 | ||||
| 01 | 500 | 400 | 0,464 | |||
| 02 | 500 | 30 | 20 | 0,904 | ||
| 03 | 800 | 1,749 | ||||
| 04 | 1000 | 2,345 | ||||
| 05 | 1250 | 2,98 | ||||
| 06 | 1600 | 3,597 | ||||
| 07 | 2000 | 4,303 | ||||
| ТПР(В) 9419 | ||||||
| Конструктивное исполнение | Класс допуска | Размеры, мм | Масса, кг | |||
| L | l | D | d | |||
| .006 | 3 | 250 | 14 | 8 | ||
| 08 | 320 | 0,414 | ||||
| 09 | 500 | 400 | 0,464 | |||
| 10 | 500 | 30 | 20 | 0,904 | ||
| 11 | 800 | 1,749 | ||||
| 12 | 1000 | 2,345 | ||||
| 13 | 1250 | 2,98 | ||||
| 14 | 1600 | 3,597 | ||||
| 15 | 2000 | 4,303 | ||||
| ТПР(В) 9419 (+600…+1700°С) | |||||
| Конструктивное исполнение | Класс допуска | Размеры, мм | Диапазон температур | ||
| L | D | d | |||
| .006 | 2 | 30 | 20 | +600…+1700 | |
| 16 | 320 | ||||
| 17 | 400 | ||||
| 18 | 500 | ||||
| 19 | 800 | ||||
| 20 | 1000 | ||||
| 21 | 1250 | ||||
| 22 | 1600 | ||||
| 23 | 2000 | ||||
Сделать заказ и запросить дополнительную информацию по ТПП(S) 9419 Вы можете здесь.
