Устройство фиксации
ОПИСАНИЕ
Предназначено для крепления на трубе блока рентгеновского аппарата «МАРТ-250». Устройство фиксации может быть использовано только с аппаратом «МАРТ-250». Устройство позволяет крепить аппарат на трубе диаметром до 1460 мм.
Основное отличие от аналогов – простота перемещения и фиксации аппарата:
- на трубе крепится легкое основание с ремнем,
- затем аппарат фиксируется на основании защелкой
- для перемещения на другую точку шва аппарат отстегивается нажатием на защелку, ремень ослабляется, легкое основание перемещается в нужную точку.

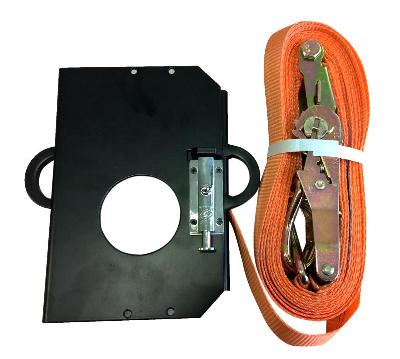

Устройство фиксации состоит из 3-х частей:
- П-образное основание, предназначенное для установки на трубу
- Г-образная скоба, к которой крепится аппарат
- натяжной ремень
Предварительно следует прикрепить к аппарату скобу с запорной планкой для защелки. Устанавливайте скобу так, чтобы отверстие в ней совпало с выходным окном аппарата. В дальнейшем снимать скобу при перемещении аппарата больше не потребуется.
Далее оберните ремень вокруг трубы. Крюки на концах ремня проденьте в проушины основания. Рекомендуется ориентировать основание так, чтобы штыри-фиксаторы были направлены вверх.
Затяните ремень с помощью храпового механизма.
Возьмите аппарат с прикрепленной скобой, совместите основание и скобу так, чтобы штыри-фиксаторы вошли в отверстия на скобе. Сдвиньте скобу до соединения с защелкой.
Застопорите скобу на основании защелкой, сдвинув пальцем язычок защелки.
Для снятия аппарата нажмите на кнопку возле запорной планки защелки. Защелка разблокируется. Снимите аппарат с основания.
