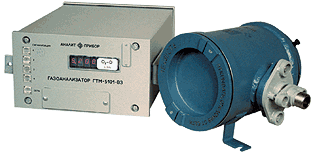

ГТМ-5101ВЗ - стационарный взрывозащищенный газоанализатор кислорода
Предназначен для непрерывного автоматического измерения объемной доли кислорода в различных средах.
Область применения: в агрегатах ТЭЦ, ГРЭС, АЭС (электролизное производство, анализ отходящих газов, анализ воздуха), нефте- и газоперерабатывающей, химической и других отраслях.
Тип газоанализатора - стационарный.
Принцип работы - термомагнитный.
Способ забора пробы - принудительный или диффузионный.
Основные технические характеристики
|
Характеристики |
Значения |
Примечание |
|
Диапазоны измерений О2, % об.: кислород в аргоне |
0-2 |
Осн. привед. погр., % ± 6 |
|
кислород в азоте |
0-5 0-5; 0-10; 0-30; 0-50;15-30 |
± 2,5 ± 4 |
|
кислород в дымовых газах |
0-2; 0-5; 0-10; 0-5; 0-10 |
± 4 ± 2,5 |
|
кислород в рабочей зоне |
0-21 0-30 |
± 2,5 ± 4 |
| Время прогрева, мин, не более |
60 |
|
| Установление показаний, с, не более |
90 180 |
принудительный диффузионный |
| Наличие 4 порогов сигнализации в пределах диапазона измерений, % |
5 – 90
|
устан. по согласованию с потребителем |
|
Выходные параметры: унифицир. выходной сигнал, мА “сухие” контакты реле |
0-5 или 4-20 одна группа |
по заказу для каждого порога |
| Температура окружающей среды, ° С |
+5 - +50 |
|
| Питание, В |
220 |
|
| Потребляемая мощность, ВА |
30 |
|
|
Габаритные размеры, мм: для газоанализатора для датчика |
300х335х140 238х230х185 |
Масса, кг, не более: 9 6 |
|
Срок службы, лет, не менее |
10 |
Газоанализатор имеет блочно-модульную конструкцию, состоящую из преобразователя измерительного и выносного преобразователя первичного (датчика). Расстояние между модулями не более 200 метров.
Датчик имеет взрывозащищенное исполнение "Взрывонепроницаемая оболочка" по ГОСТ 22782.6-81 и может эксплуатироваться во взрывоопасных зонах класса В-1, В-1а, В-1б, маркировка по взрывозащите 1ExdIICT6
Преобразователь измерительный имеет общепромышленное исполнение и эксплуатируется в невзрывоопасных помещениях.
Комплект поставки:
Газоанализатор, ЗИП, ведомость ЗИП, эксплуатационная документация.
Для проверки газоанализаторов за отдельную плату поставляются два 4-х литровых баллона с измеряемым компонентом.
Сделать заказ и запросить дополнительную информацию по ГТМ-5101ВЗ Вы можете здесь.
