Прибор УРОВЕНЬ-3Г предназначен для измерения уровня сжиженного газа без непосредственного контакта со средой в надземных стационарных и передвижных резервуарах, объемом до 100 м³.

Прибор разработан и изготовлен по Техническому заданию ГУП "Мособлгаз", соответствует требованиям взрывозащищенности и допущен для измерения во взрывоопасных зонах помещений и наружных установок.

Уровень и вид взрывозащиты 2ЕxsicIIAT4X (Заключение ЦСВЭ ИГД N200.3.141 от 22.12.2000) Прибор может поставляться как в автономном (индивидуальном), так и в стационарном исполнении.

Прибор имеет два исполнения: прибор индивидуального пользования и Уровень3Г и стационарный прибор Уровень3Г-Х. При стационарном исполнении приборов возможно их объединение в единую сеть с выводом информации на ПК через интерфейс RS-485 (RS-232).

Прибор индивидуального пользования "УРОВЕНЬ-3Г"

• поставляется в полной заводской готовности и не требует поверки и тарировки.

• по устойчивости к климатическим воздействиям соответствует климатическому исполнению УХЛ 1.1 категории размещения 2 по ГОСТ 15150-69 и предназначен для работы при температуре от - 5° С до + 50° С.

Внешний вид прибора

Габаритный чертеж

Технические характеристики

Устройство и принцип работы прибора

Конструктивно прибор выполнен в ударопрочном пластмассовом корпусе. На лицевой панели корпуса находится жидкокристаллический цифровой индикатор для отображения показаний, кнопка включения прибора и кнопки коррекции.

В верхней боковой части корпуса имеется вывод кабеля ультразвукового датчика. Внутри корпуса расположен электронный блок, а также никель-кадмиевые источники питания.

Конструкция прибора позволяет осуществлять зарядку аккумуляторов, находящихся непосредственно в корпусе прибора. Для этого на боковой панели прибора предусмотрен специальный разъем для подключения постоянного напряжения. При зарядке аккумулятора светится зеленый индикатор. Источник постоянного напряжения должен обеспечивать:

U_вых= +10...+15 В, I_вых=0,5 А,
с выводом положительной полярности на внешнем электроде.

Запрещается проводить зарядку блока питания прибора во взрывоопасных зонах.

Ультразвуковой датчик выполнен в металлическом корпусе и оснащен магнитным узлом крепления к резервуару.

Принцип работы прибора основан на измерении временных задержек между сигналами ультразвуковых импульсов генерируемых и принимаемых пьезоэлектрическим датчиком.

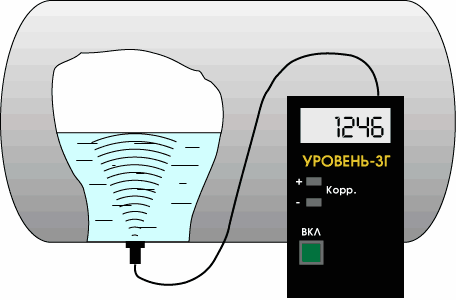

Схема измерения уровня сжиженного газа с помощью прибора Уровень-3Г.
