Стенд ремонта и автоматических испытаний соединительных рукавов (САИР)
Стенд ремонта и автоматических испытаний соединительных рукавов предназначен для демонтажа, сборки и проверки технических характеристик соединительных рукавов.
Стенд позволяет производить полный объем работ по ремонту соединительных рукавов в соответствии с Инструкцией ЦВ-ЦЛ-292.

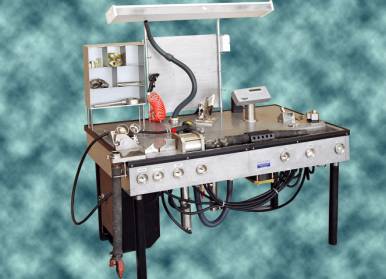

Конструктивно представляет собой стол, на котором расположены приспособления и устройства для ремонта и проверки рукава. Ремонтная часть содержит устройства для снятия и установки головки и наконечника на резинотекстильную трубку, ножницы для снятия и пресс для установки хомутов, фрезу для снятия фасок и другие приспособления.
Контрольная часть имеет гидравлическую и пневматическую схемы для проверки соединительного рукава, устройство для измерения силы нажатия контактного пальца, мегомметр для измерения сопротивления изоляции, устройство для осмотра внутренней поверхности резинотекстильной трубки. Все контрольные операции выполняются автоматически под управлением специального контроллера, который также оценивает результаты проверки, выводит их на дисплей, фиксирует в запоминающем устройстве и дает заключение о пригодности рукава к эксплуатации.
Кроме того, на столе установлены пылесос и продувочный пистолет для удаления загрязнений и местное освещение.
Стенд подключается к источнику сжатого воздуха давлением 6,0 кгс/см2 и сети переменного тока 220 В.
Изготавливаются следующие исполнения стенда:
· для ремонта соединительных рукавов с электроконтактом САИР с испытательным давлением 12 кгс/см2 и САИР–01 с испытательным давлением 20 кгс/см2.
· для ремонта соединительных рукавов без электроконтакта САИР–02 с испытательным давлением 12 кгс/см2 и САИР–03 с испытательным давлением 20 кгс/см2.
Основные технические характеристики контрольной части:
· погрешность измерения давления ±1,5 %;
· погрешность измерения силы нажатия контактного пальца ±1,5 %;
·
погрешность измерения сопротивления изоляции ±5 %.
