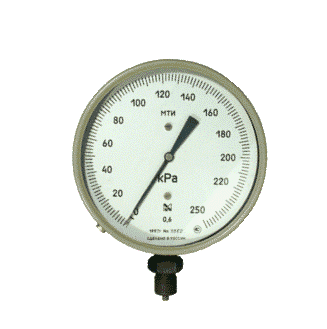

Манометры МТИ 1216, МТИ 1217, МТИ 1218, МТИ
1232, МТИ 1246
Описание прибора:
Манометры, вакуумметры и мановакуумметры для точных измерений типов МТИ и ВТИ
предназначены для измерения избыточного или вакуумметрического давления
жидкостей, газов и паров.
Технические параметры прибора:
Приборы выпускаются по ТУ 25.05.1481-77.
Температура окружающего воздуха: от - 50 до + 60 °С, относительная влажность 95 % при t = 35 °С.
Типы, диапазоны показаний и классы точности приведены в таблице.
| Тип | Модель | Диапазон показаний | Класс точности | ||
| кПа | МПа | кгс/см2 | |||
| МТИ | 1218 | от 0 до 60 от 0 до 100 от 0 до 160 от 0 до 250 от 0 до 400 | от 0 до 0,6 от 0 до 1 от 0 до 1,6 от 0 до 2,5 от 0 до 4 | 0,6 1,0 | |
| МТИ |
1216 | от 0 до 600 | от 0 до 1 от 0 до 1,6 от 0 до 2,5 |
от 0 до 6 от 0 до 10 от 0 до 16 от 0 до 25 | 0,6 1,0 |
| МТИ |
1246 | от 0 до 4 от 0 до 6 от 0 до 10 | от 0 до 40 от 0 до 60 от 0 до 100 | 0,6 1,0 | |
| МТИ |
1232 | от 0 до 16 от 0 до 25 от 0 до 40 от 0 до 60 | от 0 до 160 от 0 до 250 от 0 до 400 от 0 до 600 | 0,6 1,0 | |
| МТИ |
1217 | от 0 до 100 от 0 до 160 | от 0 до 1000 от 0 до 1600 | 1,0 | |
| МТИ | 1218 | от - 100 до 60 от - 100 до 150 от - 100 до 300 | от - 1 до 0,6 от - 1 до 1,5 от - 1 до 3 | 1,0 | |
| МТИ | 1216 | от-100 до 500 | от -0,1 до 0,9 от -0,1 до 1,5 от -0,1 до 2,4 | от - 1 до 5 от - 1 до 9 от - 1 до 15 от - 1 до 24 | 1,0 |
| ВТИ | 1218 | от - 60 до 0 от - 100 до 0 | от - 0,6 до 0 от - 1 до 0 | 0,6 1,0 | |
Масса: не более 1,8 кг.
Степень защиты приборов от проникновения твердых тел и воды IP40 по ГОСТ 14254-96.
Примечания:
1. По требованию заказчика приборы могут поставляться обезжиренными.
2. Манометры с верхним значением диапазона показаний до 6 МПа (60 кгс/см2) могут
изготовляться для измерения давления кислорода.
3. По требованию заказчика приборы могут поставляться с разделителями РМ,
рукавом и заполняться разделительной жидкостью.
4. По требованию заказчика могут изготавливаться манометры с единицами давления
бар.
Изготовляются для нужд народного хозяйства и для поставки на экспорт (в том числе для тропического климата).
Виброустойчивость: от 5 до 25 Гц, амплитуда 0,1 мм.
При заказе приборов указывать: наименование, тип (МТИ - манометр, ВТИ - вакуумметр, МТИ - мановакуумметр), модель, верхнее значение диапазона показаний (для мановакуумметров - верхнее значение диапазона показаний избыточного давления), единицу давления, класс точности, рабочую среду (для работы на кислороде), необходимость обезжиривания, обозначение технических условий.
Примеры заказа:
Манометр МТИ-1216-2,5 МПа-0,6; ТУ 25.05.1481-77. Мановакуумметр МТИ-1216-2,4 МПа-1; ТУ 25.05.1481-77. Вакуумметр ВТИ-1218-100 кПа-1; ТУ 25.05.1481-77. Манометр МТИ - 1246-4 МПа-1, кислород; ТУ 25.05.1481-77. Манометр МТИ - 1216-2,5 МПа-0,6 - обезжирить; ТУ 25.05.1481-77
Гарантийные обязательства:
1 год.
Комплект поставки:
1. Манометр.
2. Паспорт.
