Газоанализатор ДИСК-ТК

Газоанализатор ДИСК-ТК

   • Сертификат утверждения типа средств измерений:
      Украины UA-M1/3p-359-2002
      России Ru.C.31.001.A №9510
   • Разрешение Госгортехнадзора №РРС 03-4160.

Назначение

Газоанализатор ДИСК-ТК предназначен для измерения концентрации водорода, диоксида серы, диоксида углерода, аргона, метана, аммиака, гелия и в отдельных случаях - других газов в технологических газовых смесях промышленных установок и выдачи сигнала о достижении концентрации определяемого компонента установленных пороговых значений.

   • Принцип действия

- термокондуктометрический.

   • Способ забора пробы

- принудительный.

   • Исполнение

- моноблочное для щитового монтажа, обыкновенное по ГОСТ 12997-84.

   • Использование

- взрывобезопасные зоны помещений.

Основные технические характеристики

Диапазон измерений в зависимости от исполнения

см. Раздел "Исполнение газоанализатора ДИСК-ТК"

Основная приведенная погрешность

см. Раздел "Исполнение газоанализатора ДИСК-ТК"

Выходной сигнал

• аналоговый: (устанавливает потребитель);
• цифровой: (0-5) мА или (4-20) мА, цифровой дисплей

Время установления выходногосигнала на уровне 0,9

15 c

Сигнализация

• количество порогов сигнализации: 2;
• установка порогов включения сигнализации: (5-100)% диапазона измерений;
• "cухие" переключающие контакты: ~220 В, 0,3 А или =220 В, 0,1 А

Параметры анализируемой газовой смеси

• температура: от +5 до +50°С;
• абсолютная влажность: до 5 г/м3;
• избыточное давление: до 4 кгс/см2;
• объемный расход: (15±10) л/ч

Условия эксплуатации

• температура: от +5 до +50°С;
• относительная влажность: до 80% при +35°С и более низких температурах без конденсации влаги;
• атмосферное давление: от 84 до 106,7 кПа;
• синусоидальная вибрация: от 10 до 55 Гц,амплитуда смещения 0,35 мм

Время прогрева

75 мин

Напряжение и частота питания

(~220 +22/-33) В, (50±1) Гц

Потребляемая мощность

15 ВA

Габаритные размеры

(375 х 225 х 115) мм

Масса

8,5 кг

Исполнения газоанализатора ДИСК-ТК

Анализируемый газ и диапазон измерения

Пределы допускаемой основной приведенной погрешности, %

гелий в азоте, 0 - 20 %

4

гелий в азоте, 0 - 40 %

4

гелий в азоте, 60 - 100 %

4

гелий в азоте, 80 - 100 %

4

аргон в азоте, 0 - 20 %

4

аргон в азоте, 0 - 40 %

4

аргон в азоте, 60 - 100 %

4

аргон в водороде, 97 - 100 %

10

аргон в воздухе, 0 - 20 %

4

аргон в воздухе, 0 - 40 %

4

аргон в воздухе, 60 - 100 %

4

аргон в кислороде, 0 - 20 %

4

аргон в кислороде, 0 - 40 %

4

аргон в кислороде, 60 - 100 %

4

водород в азоте, 0 - 1 %

10

водород в азоте, 0 - 2 %

8

водород в азоте, 0 - 3 %

6

водород в азоте, 0 - 5 %

4

водород в азоте, 0 - 10 %

4

водород в азоте, 0 - 20 %

4

водород в азоте, 0 - 40 %

4

водород в азоте, 0 - 60 %

4

водород в азоте, 0 - 80 %

4

водород в азоте, 0 - 100 %

4

водород в азоте, 30 - 90 %

4

водород в азоте, 50 - 80 %

4

водород в азоте, 40 - 70 %

4

водород в азоте, 50 - 100 %

4

водород в азоте, 60 - 80 %

4

водород в азоте, 60 - 100 %

4

водород в азоте, 80 - 100 %

4

водород в азоте, 90 - 100 %

4

водород в азоте, 95 - 100 %

4

водород в азоте, 99 - 100 %

10

водород в воздухе, 0 - 1 %

10

водород в воздухе, 0 - 2 %

8

водород в диоксиде углерода, 0 - 1 %

10

водород в диоксиде углерода, 0 - 2 %

8

водород в диоксиде углерода, 0 - 3 %

6

водород в диоксиде углерода, 0 - 5 %

4

водород в диоксиде углерода, 0 - 10 %

4

водород в диоксиде углерода, 0 - 20 %

4

водород в диоксиде углерода, 0 - 40 %

4

водород в диоксиде углерода, 0 - 60 %

4

водород в диоксиде углерода, 0 - 80 %

4

водород в диоксиде углерода, 0 - 100 %

4

водород в диоксиде углерода, 50 - 100 %

4

водород в диоксиде углерода, 60 - 100 %

4

водород в диоксиде углерода, 80 - 100 %

4

водород в диоксиде углерода, 90 - 100 %

4

водород в диоксиде углерода, 95 - 100 %

4

водород в аргоне, 0 - 5 %

4

водород в пропилене, 0 - 5 %

4

водород в метане, 0 - 5 %

6

гелий в воздухе, 0 - 5 %

6

гелий в воздухе, 0 - 10 %

4

гелий в воздухе, 90 - 100 %

4

гелий в воздухе, 95 - 100 %

6

диоксид серы в азоте, 0 - 10 %

4

диоксид серы в азоте, 0 - 20 %

4

диоксид серы в воздухе, 0 - 10 %

4

диоксид серы в воздухе, 0 - 20 %

4

диоксид углерода в азоте, 0 - 10 %

10

диоксид углерода в азоте, 0 - 20 %

5

диоксид углерода в азоте, 0 - 30 %

5

диоксид углерода в азоте, 0 - 40 %

4

диоксид углерода в азоте, 0 - 60 %

4

диоксид углерода в азоте, 50 - 100 %

4

диоксид углерода в азоте, 80 - 100 %

5

диоксид углерода в азоте, 90 - 100 %

10

метан в азоте, 0 - 100 %

4

Дополнительная информация

  • Газоанализатор представляет собой одноканальный автоматический прибор непрерывного действия.


  • Газоанализатор выдает сигнал о достижении концентрации определяемого компонента установленных пороговых значений.


  • Конструктивно газоанализатор выполнен в виде одноблочного стационарного прибора для щитового монтажа обыкновенного исполнения.


  • В газоанализаторе применен микроконтроллер и цифро-буквенный шестнадцатиместный жидкокристаллический дисплей с подсветкой. Управление газоанализатором осуществляется четырьмя кнопками с помощью меню.
    Применение микроконтроллера и высококачественных элементов обеспечивает:
    - точность и стабильность измерений;
    - удобную настройку и проверку газоанализатора;
    - простую, точную и независимую установку порогов сигнализации;
    - установку выходного тока потребителем;
    - сохранение настроек и установок при отключении питания;
    - контроль и сигнализацию неисправности;
    - учёт времени наработки.

    Цифро-буквенный шестнадцатиместный жидкокристаллический дисплей обеспечивает наглядное представление результатов измерения, настройки, проверки и сигнализации.


  • Газоанализатор имеет гальваноразвязанный выходной токовый сигнал.


  • Газоанализатор имеет 63 исполнения в зависимости от диапазона измерений, контролируемого компонента и состава газовой смеси.


  • Предприятие выпускает полный набор пневмоэлементов для обеспечения системы пробоподготовки к газоанализатору.
    В состав систем пробоподготовки входят:
    - переключатель газовый клапанный ПГК-4;
    - побудитель расхода ПМЭ-5-2006;
    - фильтр контрольный ФК-5 или ФПЦ1-4-2;
    - вентиль ВТ-5;
    - фильтр на газозаборную линию;
    - стабилизатор давления газа СДГ-1;
    - сопротивление постоянное пневматическое ДП-301;
    - фильтр селикагелевый;
    - ротаметр с игольчатым вентилем на высокое давление.

    Отдельные элементы системы пробоподготовки могут быть приобретены отдельно.


  • Установочные размеры газоанализатора приведены на рисунках 1 и 2.

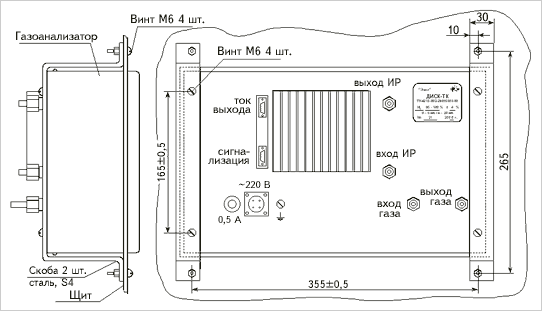

Рисунок 1 - Монтаж газоанализатора на месте установки (щитовой)

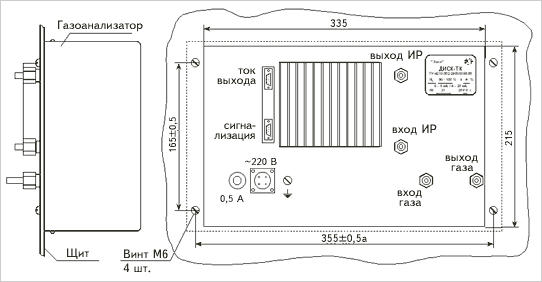

Рисунок 2 - Монтаж газоанализатора на месте установки (утопленный)


Сделать заказ и запросить дополнительную информацию по Диск-ТК Вы можете здесь.
