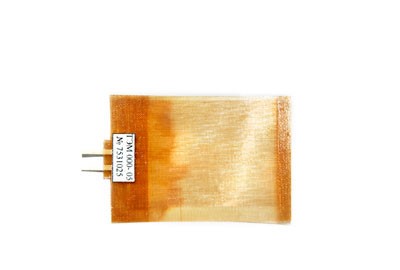

Чувствительный элемент ТЭМ 000

МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ6.036.000 ТУ)

Предназначен для измерения температуры поверхности элементов конструкции. Может использоваться в качестве самостоятельного датчика температуры или служить чувствительным элементом датчика температуры поверхности более сложной конструкции.

Материал чувствительного элемента – медная проволока диаметром 50 мкм. Вид намотки – зигзагообразный. Материал корпуса – стеклоткань. Крепление чувствительного эле-мента к измеряемой поверхности осуществляется при помощи клея. Имеет шесть модификаций.

  ТЭМ 000 ТЭМ 000-01 ТЭМ 000-02 ТЭМ 000-03 ТЭМ 000-04 ТЭМ 000-05
Диапазон измерения, °С -196 ÷ +200
Сопротивление, при 0°С, Ом 17 23 30 53 60 100
Максимальное отклонение сопротивления от номинального значения, Ом ± 0,25
Температурный коэффициент сопротивления при температуре от 0 до +100, 1/град 0,00428
Погрешность, °С 0,5 ÷ 1,0
Показатель термической инерции, с, не более 0,1
Ресурс работы, ч, в диапазоне температур:
- в диапазоне температур от -196 до +120 °С с длительностью цикла изменения не менее 24 ч

- в диапазоне температур от -196 до +120 °С

- в диапазоне температур от -196 до +200 °С


130 000

15 000

10
Сопротивление изоляции в нормальных условиях, МОм, не менее 20
Схема подсоединения двухпроводная
Габаритные размеры, мм 44 х 18 х 0,6 44 х 23 х 0,6 56 х 30 х 0,6 64 х 39 х 0,6
Масса, г, не более 0,8

Датчик температуры ТЭМ 000
