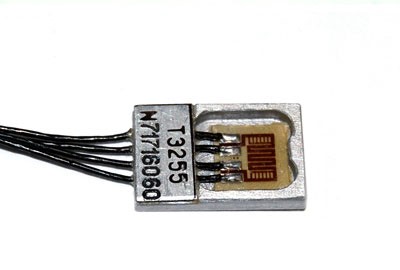

Датчик температуры ТЭ 255
ПОЛУПРОВОДНИКОВЫЙ ТЕРМОМЕТР СОПРОТИВЛЕНИЯ (БЫ2.821.255 ТУ)
Предназначен для измерения температуры поверхности конструкции и выдачи сигнала в виде активного сопротивления.
Чувствительный элемент термометра – терморезистор, изготовленный из эпитаксиальной пленки кремния на сапфировой подложке (структура КНС). Чувствительный элемент устанавливается в металлическом корпусе. Схема подключения термометра к измерительной цепи – четырехпроводная. Сверху на чувствительный элемент наносится защитное кремнийорганическое покрытие СИЭЛ. Термометр устанавливается на поверхности, температура которой измеряется, при помощи клея, работоспособного в диапазоне измерения термометра (например, ВК-9).
| Диапазон измерения, °С | -196 ÷ +250 |
| Сопротивление, при 20°С, Ом | 680±100 |
| Температурный коэффициент сопротивления в диапазоне от -150 до +150 °С, 1/град* | 0,0012 |
| Погрешность, °С | 0,2 ÷ 1 |
| Показатель термической инерции, не более, с | 1 |
| Ресурс работы, ч | 5000 |
| Сопротивление изоляции в нормальных условиях, не менее, МОм | 20 |
| Рабочий ток, максимальный/рекомендуемый, мА | 1/(0,1 ÷ 0,5) |
| Соединитель (разъем) | свободные концы, МС16-13 1 × 0,08 |
| Схема подсоединения | четырехпроводная |
| Габаритные размеры, мм | 14 × 9 × 2 |
| Масса, не более, не более, г | 2 |
