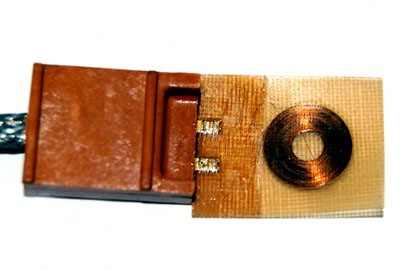

Датчик температуры ТМ 006
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.000 ТУ)
Предназначен для измерения температуры поверхности плоских тел. Чувствительный элемент датчика изготовлен из медной проволоки диаметром 50 мкм. Вид намотки – спираль. Материал корпуса – прессматериал и стеклоткань. Чувствительный элемент крепится к корпусу кремнийорганическим лаком. Крепление термометра к объекту измерений осуществляется при помощи клея. Если по условиям работы на объекте допускается сварка, то корпус термометра дополнительно при помощи точечной сварки приваривается к поверхности скобой, входящей в комплект поставки. Термометр имеет шесть модификаций.
| ТМ 006 | ТМ 006-01 | ТМ 006-02 | ТМ 006-03 | ТМ 006-04 | ТМ 006-05 | |
| Диапазон измерения, °С | -196 ÷ +200 | |||||
| Сопротивление, при 0°С, Ом | 17±0,25 | 23±0,25 | 30±0,25 | 53±0,25 | 60±0,25 | 100±0,25 |
| Температурный коэффициент сопротивления, 1/град | 0,00428 | |||||
| Погрешность, °С | 0,5 ÷ 1,0 | |||||
| Показатель термической инерции, не более, с | 0,1 | |||||
| Ресурс работы, ч - при температуре (-196 ÷ +200) °С и вибронагрузках, не менее - при температуре (-150 ÷ +120) °С и без вибронагрузок, не менее |
2 130000 |
|||||
| Сопротивление изоляции в нормальных ус-ловиях, МОм, не менее | 20 | |||||
| Соединитель (разъём) | свободные концы, медь, сечением 0,55 мм2 | |||||
| Схема подсоединения | двухпроводная | |||||
| Габаритные размеры, мм | 43 х 18 х 6 | |||||
| Длина кабеля, мм | 130 | |||||
| Масса, не более, г | 8 | |||||
