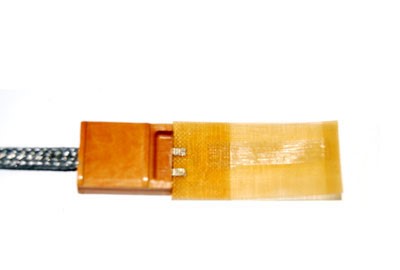

Датчик температуры ТП 110
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.110 ТУ)
Предназначен для измерения температуры поверхности трубопровода диаметром 14…200 мм. Диаметр трубопровода, на который будет устанавливаться термометр, должен указываться при заказе. Термометры ТП 110–06…ТП 110–11 предназначены для измерения температуры поверхности плоских тел. Чувствительный элемент термометра изготовлен из платиновой проволоки диаметром 50 мкм. Вид намотки – зигзагообразный. Материал корпуса – стеклоткань. Крепление термометра на объект измерений осуществляется при помощи клея.
| ТП 110, ТП –06 |
ТП −01, ТП −07 |
ТП −02, ТП −08 |
ТП−03, ТП−09 |
ТП−04, ТП−10 |
ТП−05, ТП−11 |
|
| Диапазон измерения, °С | -215 ÷ +300 | -260 ÷ +300 | ||||
| Сопротивление, при 0°С, Ом | 15 | 25 | 34 | 46 | 60 | 100 |
| Температурный коэффициент сопротивления, 1/град | 0,00391 | |||||
| Погрешность, °С, не более | 0,1 ÷ 0,5 | |||||
| Показатель термической инерции, с, не более | 0,1 | |||||
| Ресурс работы, ч | 130 000 | |||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |||||
| Схема подсоединения | двухпроводная | |||||
| Габаритные размеры чувствительного элемента, мм | 80 х 30 х 8 | |||||
| Масса, г, не более | 8 | |||||
Сделать заказ и запросить дополнительную информацию по ТП 110 Вы можете здесь.
