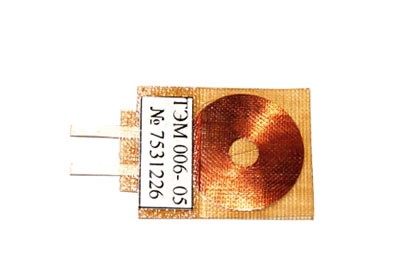

Чувствительный элемент ТЭМ 006
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ6.036.000 ТУ)
Предназначен для измерения температуры поверхности элементов конструкции. Может использоваться в качестве самостоятельного датчика температуры или служить чувствительным элементом датчика температуры поверхности более сложной конструкции.
Материал чувствительного элемента – медная проволока диаметром 50 мкм. Вид намотки – спираль. Материал корпуса – стеклоткань. Крепление термометра к измеряемой поверхности осуществляется при помощи клея. Имеет шесть модификаций.
| ТЭМ 006 | ТЭМ 006-01 | ТЭМ 006-02 | ТЭМ 006-03 | ТЭМ 006-04 | ТЭМ 006-05 | |
| Диапазон измерения, °С | -196 ÷ +200 | |||||
| Сопротивление, при 0°С, Ом | 17 | 23 | 30 | 53 | 60 | 100 |
| Максимальное отклонение сопротивления от номинального значения, Ом | ± 0,25 | |||||
| Температурный коэффициент сопротивления при температуре, 1/град | 0,00428 | |||||
| Погрешность, °С | 0,5 ÷ 1,0 | |||||
| Показатель термической инерции, с, не более | 0,1 | |||||
| Ресурс работы, ч, - в диапазоне температур от -150 до +120 °С с длительностью цикла изменения не менее 24 ч - в диапазоне температурот -196 до +120 °С - из них при максимальной температуре |
130 000 10 2 |
|||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | |||||
| Схема подсоединения | двухпроводная | |||||
| Габаритные размеры, мм | 18 х 31 х 0,6 | |||||
| Масса, г, не более | 0,5 | |||||
Сделать заказ и запросить дополнительную информацию по ТЭМ 006 Вы можете здесь.
