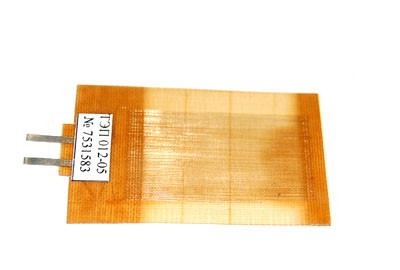

Чувствительный элемент ТЭП 012
ПЛАТИНОВЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ6.036.012 ТУ)
Предназначен для измерения температуры поверхности элементов конструкций. Может использоваться в качестве самостоятельного термометра или служить чувствительным элементом термометра более сложной конструкции. Материал чувствительного элемента – платиновая проволока диаметром 50 мкм. Вид намотки – зигзагообразный. Чувствительный элемент закрепляется на пластине из стеклоткани с помощью кремнийорганического лака. К концам платиновой проволоки привариваются токовыводы, которые закрепляются сверху пластиной из стеклоткани. Имеет семь модификаций.
| ТЭП 012 | ТЭП 012−01 | ТЭП 012−02 | ТЭП 012−03 | ТЭП 012−04 | ТЭП 012−05 | ТЭП 012−06 | |
| Диапазон измерения, °С | -215 ÷ +300 | -260 ÷ +300 | |||||
| Сопротивление, при 0°С, Ом | 15 | 25 | 34 | 46 | 60 | 100 | 500 |
| Максимальное отклонение сопротивления от номинального значения, Ом | ± 0,25 | ± 1,0 | |||||
| Температурный коэффициент сопротивления , 1/град | 0,00391 | ||||||
| Погрешность, °С, не более | 0,5 ÷ 1,0 | ||||||
| Показатель термической инерции, с, не более | 0,1 | ||||||
| Ресурс работы, ч - в диапазоне температур от -150 до 120 °С с длительностью цикла изменения температуры не менее 24 ч - в диапазоне температур от -260 до 100 °С с длительностью цикла изменения температуры не менее 24 ч - в диапазоне температур от -260 до 300 °С - из них при максимальной температуре |
130 000 33000 10 2 |
||||||
| Сопротивление изоляции в нормальных условиях, МОм, не менее | 20 | ||||||
| Схема подсоединения | двухпроводная | ||||||
| Габаритные размеры чувствительного элемента, мм | 50 х 30 х 0,2 | ||||||
| Масса, г, не более | 0,5 | ||||||
