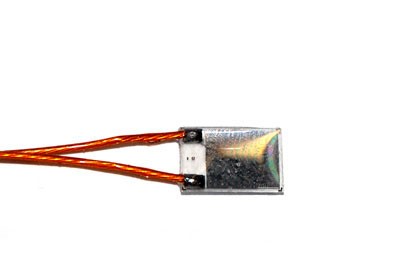

Датчик температуры ТМ 293
МЕДНЫЙ ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ (БЫ2.821.293 ТУ)
Предназначен для измерения температуры поверхности элементов конструкций. Термометр представляет собой пластину из изоляционного материала с напылённым медным чувствительным элементом, защищенным окисью кремния и компаундом. Термометр крепится к измеряемой поверхности при помощи клея. Термометр имеет семь модификаций.
| ТМ 293, ТМ293-03 |
ТМ293−01, ТМ293-04 |
ТМ293−02, ТМ293-05 |
ТМ293-06 | |
| Диапазон измерения, °С | -196 ÷ +200 | |||
| Сопротивление, при 0°С, Ом | 30±0,25 | 50±0,25 | 100±0,25 | 500±1,0 |
| Температурный коэффициент сопротивления при температуре от 0 до +100, 1/град, не менее | 0,0037 | |||
| Предел допустимых значений основной по-грешности, °С, в
диапазоне температур: от минус 196 до +100 °С от минус 196 до +200 °С |
±0,1 ±1 |
|||
| Показатель термической инерции, с, не более | 0,3 | |||
| Ресурс работы, ч, - в диапазоне температур от -196 до +100 °С - в диапазоне температур от -196 до +200 °С |
135 000 100 |
|||
| Сопротивление изоляции в нормальных усло-виях, МОм, не менее | 20 | |||
| Соединитель (разъём) | свободные концы, провод МС 16-13 1х0,08 |
|||
| Схема подсоединения | двухпроводная | |||
| Габаритные размеры, мм | 4,5 х 8,5 х 2 | 5,8 х 11 х 2 | ||
| Масса, г, не более | 1,0 | |||
